行业资讯 东莞火花机|镜面火花机价格|CNC数控火花机-东莞新世纪机械有限公司 http://xsjjx168.com/?p=18 http://doccms.com/?v=x1.0 zh-cn 镜面火花机加工原理 http://xsjjx168.com/?p=18&a=view&r=306 镜面火花机又称高精度电火花加工机，是利用电火花放电现象实现金属材料精密加工的专用设备，广泛应用于模具制造、精密零部件加工等领域，尤其适用于复杂型腔、细微结构的高精度加工，能使工件表面达到镜面级光洁度。其加工过程基于电腐蚀物理效应，核心逻辑是通过可控的电火花放电，逐步蚀除工件多余材料，同时控制放电参数实现表面精整，以下从核心原理、关键环节、加工特点三方面详细阐述，确保逻辑连贯、内容易懂。
一、镜面火花机加工核心原理
镜面火花机加工本质是一种非接触式、电热蚀加工工艺，核心依托“电火花放电蚀除”原理，无需刀具与工件直接接触，通过电极与工件之间的脉冲性电火花放电，产生瞬时高温熔化、汽化工件材料，再借助工作液的冷却、冲刷作用，将蚀除的金属碎屑排出，逐步在工件上形成与电极形状一致的型腔或表面，最终实现高精度、高光洁度加工。
具体过程可分为四个连续阶段，且各阶段循环往复，直至加工出符合要求的工件。首先是极间电离阶段，电极与工件分别接入脉冲电源的正负极，二者之间通入绝缘工作液，在脉冲电压作用下，工作液被逐步电离，形成导电的等离子体通道，为放电做好准备。其次是电火花放电阶段，当极间电压达到工作液的击穿电压时，等离子体通道瞬间导通，产生瞬时高温，放电区域温度可高达10000℃-20000℃，足以使工件表面的金属材料快速熔化、汽化，同时电极表面也会有少量材料被蚀除，但因电极选用耐蚀性更强的材料，蚀除量远小于工件。
随后是蚀除物排出阶段，放电结束后，脉冲电压迅速消失，等离子体通道随之熄灭，温度急剧下降，熔化、汽化的金属材料快速凝固，形成细小的金属碎屑。此时工作液借助自身的流动性，以及放电产生的冲击波，将这些碎屑及时冲刷出电极与工件之间的间隙，避免碎屑残留影响后续放电精度。最后是极间恢复阶段，碎屑排出后，工作液重新恢复绝缘状态，等待下一个脉冲电压到来，开启新一轮的放电循环。
与普通火花机相比，镜面火花机的核心优势的是通过优化脉冲电源参数、改善工作液循环方式、提升电极精度，减少放电过程中的表面粗糙度，使工件加工表面达到镜面效果，同时保证加工尺寸的高精度。
二、加工原理实现的关键环节
镜面火花机加工原理的有效实现，离不开三大关键环节的协同配合，任何一个环节出现偏差，都会影响加工精度、表面光洁度，甚至导致加工失败，这也是其与普通火花机加工的核心区别所在。
一是脉冲电源参数的精准控制。脉冲电源是产生电火花放电的核心部件，其参数直接决定放电能量、放电频率、放电持续时间，进而影响加工效率、表面质量和加工精度。镜面火花机需采用高频、窄脉宽的脉冲电源，通过减小单次放电能量，减少工件表面的热影响区域，避免出现较大的凹坑、裂纹，同时提高放电频率，加快加工进度，实现“低损耗、高精度、高光洁”的加工效果。参数设置需结合工件材料、电极材料、加工精度要求灵活调整，确保放电稳定。
二是电极与工件的间隙控制。电极与工件之间的间隙称为极间间隙，其大小需保持均匀、稳定，是保证放电均匀、蚀除一致的关键。间隙过大，工作液难以被电离，无法形成有效放电；间隙过小，容易导致电极与工件短路，损坏电极和工件，同时影响碎屑排出。镜面火花机通过高精度伺服控制系统，实时调节电极与工件的相对位置，将极间间隙控制在合理范围，确保每一次放电都均匀、稳定，进而保证工件表面光洁度和尺寸精度。
三是工作液的选择与循环优化。工作液在加工过程中起到绝缘、冷却、排屑三大作用，对加工效果影响显著。镜面火花机通常选用绝缘性能好、冷却效果佳、流动性强的专用工作液，避免工作液绝缘性能不足导致放电紊乱，或冷却效果不佳使工件产生热变形。同时，通过优化工作液循环系统，加快工作液的流动速度，确保蚀除的碎屑及时排出，避免碎屑在极间堆积，影响放电精度，同时带走放电产生的热量，保护电极和工件。
三、基于加工原理的核心加工特点
镜面火花机的加工特点均源于其核心加工原理，结合高精度控制技术，形成了区别于其他加工工艺的独特优势，同时也存在一定的局限性，明确这些特点能更好地发挥其加工优势，规避适用场景误区。
其核心优势主要有三点。一是加工精度高，依托高精度伺服控制和均匀放电控制，加工尺寸精度可达到±0.001mm，表面粗糙度可低至Ra0.02μm，能实现镜面级表面加工，无需后续抛光处理，大幅提升加工效率和产品质量。二是适应性强，无需刀具与工件直接接触，可加工硬度高、韧性强、形状复杂的金属材料，尤其适用于普通切削工艺难以加工的复杂型腔、细微结构，如模具型腔、精密齿轮、微型零部件等。三是加工过程无切削力，不会产生切削变形、切削振动，能有效保护工件的原有精度，特别适合精密、薄壁零部件的加工。
同时其局限性也较为明显。一是加工效率相对较低，由于采用高频、窄脉宽的脉冲放电，单次放电蚀除的材料量较少，相较于切削加工，加工周期更长，不适用于大批量、大面积的粗加工。二是电极存在一定损耗，尽管选用耐蚀性强的电极材料，但长期放电过程中仍会有少量蚀除，需要定期校正电极位置，更换电极，增加了加工成本和辅助时间。三是加工材料具有局限性，仅适用于导电金属材料，无法加工绝缘材料，如陶瓷、塑料等。
四、延伸问题解答
1.  镜面火花机加工的镜面效果，主要取决于哪些因素？
核心取决于三大因素，缺一不可。首先是脉冲电源参数，高频、窄脉宽的脉冲设置能减少单次放电能量，避免表面出现明显凹坑，是实现镜面效果的核心；其次是电极质量，电极需选用表面光洁度高、耐蚀性强的材料，且电极精度需与加工要求匹配，避免电极自身精度不足影响工件表面质量；最后是工作液性能与循环，优质工作液能保证放电均匀，高效排屑和冷却，避免碎屑残留导致表面粗糙，循环不畅会加剧表面缺陷。
2.  镜面火花机与普通火花机，在加工原理上的核心区别是什么？
二者核心原理均为电火花放电蚀除，但关键控制环节存在差异。普通火花机侧重提高加工效率，采用低频、宽脉宽的脉冲电源，单次放电能量大，蚀除速度快，但放电不均匀，工件表面粗糙度较高，无法达到镜面效果；镜面火花机侧重高精度、高光洁度，采用高频、窄脉宽的脉冲电源，控制单次放电能量，同时通过高精度伺服系统控制极间间隙，优化工作液循环，确保放电均匀，减少表面缺陷，最终实现镜面级加工。
3.  镜面火花机加工过程中，电极损耗过大该如何解决？
可从三方面针对性解决。一是优化电极材料，优先选用耐蚀性强的材料，如紫铜、铜钨合金、银钨合金等，减少放电过程中的蚀除量；二是调整脉冲电源参数，适当降低放电能量，延长脉冲间隔时间，减少电极的热蚀除，同时保证加工效率；三是优化加工工艺，采用多电极加工方式，粗加工选用损耗大但效率高的电极，精加工选用高精度、低损耗电极，同时定期校正电极位置，避免因电极偏移导致局部损耗加剧。
4.  哪些材料适合用镜面火花机加工，不适用于哪些场景？
适合加工的材料主要是各类导电金属及合金，尤其是硬度高、韧性强、难以切削加工的材料，如模具钢、硬质合金、不锈钢、铜合金、铝合金等，广泛应用于模具型腔、精密零部件、医疗器械零部件等加工场景。不适用于的场景主要有两类，一是非导电材料加工，如陶瓷、塑料、玻璃等，无法形成电火花放电，无法加工；二是大批量、大面积粗加工场景，由于加工效率低，会大幅增加加工成本和周期，这类场景更适合选用切削加工等高效工艺。
]]> Fri, 30 Jan 2026 11:36:29 +0800 镜面火花机操作注意事项：精密加工的安全与精度准则 http://xsjjx168.com/?p=18&a=view&r=305 一、事前检查：精准铺垫保基础
镜面火花机对设备状态、工件电极精度要求极高，作业前需逐项核查，消除隐患并确保加工条件达标。
1. 设备与配件核查
检查设备主体结构，确认床身、工作台无变形、划痕，固定螺栓紧固无松动。核查电极与夹具，电极需清洁无磨损、变形，表面粗糙度符合镜面加工要求，夹具夹持牢固且精度达标，避免加工中电极偏移。检查工作液系统，确保工作液（多为煤油）纯度充足、液位达标，过滤系统通畅无堵塞，喷射装置能正常供液，防止加工中积碳影响镜面效果。同时核查电气系统，线路无破损、老化，接地保护可靠，放电回路接触良好，操作面板按钮、显示屏响应灵敏。
2. 工件与加工参数确认
清洁工件表面，去除油污、铁锈、毛刺，确保工件装夹平整，装夹力适中，避免用力过猛导致工件变形。确认加工参数，根据工件材质、电极类型及镜面精度需求，预设放电间隙、放电电流、脉冲宽度等参数，新手操作需先进行试加工，逐步优化参数，严禁盲目套用参数。明确加工范围，清理工作台及加工区域障碍物，预留工作液循环与工件伸缩空间。
3. 安全与环境准备
操作人员需穿戴专用防护用品，佩戴绝缘手套、防护眼镜，避免工作液飞溅或放电火花造成伤害。检查作业区域通风系统，确保煤油挥发气体能及时排出，严禁区域内吸烟、存放易燃易爆物品，配备灭火器材以防火灾。确认设备周边无无关人员，划定安全操作区域，避免他人干扰作业。
二、事中操作：规范管控提精度
作业中需精准控制设备运行与加工节奏，重点防范参数偏差、积碳、工作液异常等问题，兼顾安全与加工质量。
1. 加工过程规范
启动设备后，先空载运行检查各机构动作是否正常，工作液喷射是否均匀，确认无异常后再开始加工。加工初期低速运行，观察放电状态，确保火花均匀稳定，无异常异响或剧烈振动，若出现火花过强、积碳过快等情况，立即暂停调整参数。严格控制加工进度，定期观察工件表面状态与工作液清洁度，及时清理电极与工件表面积碳，避免积碳影响放电精度与镜面效果。严禁加工中触摸电极、工件及放电区域，禁止擅自调整夹具或移动工件，如需调整需先停机断电。
2. 参数与工作液管控
加工中根据工件表面效果动态微调参数，保持放电间隙稳定，避免间隙过大导致加工效率低下，间隙过小引发短路。实时监控工作液状态，若发现工作液浑浊、液位下降过快，及时补充或更换，确保过滤系统正常运转，防止杂质影响加工精度。对于深型腔、复杂曲面加工，需分段调整参数，配合工作液喷射角度，避免局部积碳或表面粗糙度不均。
3. 应急处置要求
若加工中出现短路、设备报警，立即停机断电，排查原因（如电极偏移、积碳过多、工作液中断），清理故障后再重启设备，严禁带故障作业。若发生工作液泄漏或起火，迅速切断电源，使用专用灭火器材灭火，切勿用水扑救，事后检查设备电路与密封部件，整改合格后方可复工。
三、事后收尾：细致养护保长效
作业结束后需做好设备清洁、参数记录与维护保养，保障设备精度稳定性，为后续加工奠定基础。
1. 设备清洁与归位
停机断电后，拆卸电极与工件，清洁电极表面残留工作液与积碳，将电极、夹具放置在指定位置，避免碰撞损坏。清理工作台、设备表面及工作液槽，去除积碳、杂质，更换或过滤工作液，确保工作液槽清洁无沉淀。将设备各操作手柄、工作台复位，关闭工作液泵、通风系统等辅助设备。
2. 记录与维护
填写加工记录表，详细记录工件信息、加工参数、加工时长及设备运行状态，标注异常情况与处理方式，为后续同类加工提供参考。对设备进行日常维护，检查电极夹持机构精度，对运动部件补充润滑，紧固各连接螺栓，检查工作液密封部件是否渗漏，及时处理发现的隐患。
四、延伸问题解答
1. 加工中工件表面出现划痕、粗糙度不达标，可能是什么原因？
核心原因包括参数设置不当、积碳清理不及时、工作液污染或电极磨损。参数方面，放电电流过大、脉冲宽度不合理会导致表面划痕；积碳附着在工件表面会影响放电均匀性，造成粗糙度超标；工作液杂质过多会阻碍放电稳定性；电极磨损变形会导致加工轨迹偏差。需针对性调整参数、及时清理积碳、更换工作液或更换电极。
2. 镜面火花机的工作液选择有哪些注意事项？
优先选用专用镜面火花机工作液，以高纯度煤油为主，确保挥发度适中、绝缘性能良好，避免影响放电精度与镜面效果。严禁使用混入水分、杂质的工作液，定期过滤或更换，保持工作液清洁度。根据加工材质调整工作液粘度，硬质合金等难加工材质可选用粘度略高的工作液，提升冷却与排屑效果，同时确保工作液与设备密封件、橡胶部件兼容，避免腐蚀损坏。
3. 如何延长镜面火花机电极的使用寿命，同时保障加工精度？
选用高硬度、耐磨损的电极材质（如紫铜、石墨），根据加工需求优化电极结构，减少应力集中导致的磨损。加工前精准校准电极精度，避免装夹偏差引发异常磨损；加工中控制放电参数，避免过强放电加剧电极损耗，定期检查电极状态，及时修复或更换磨损电极。作业后清洁电极表面，做好防锈处理，放置在专用夹具中避免碰撞变形，同时定期维护设备电极夹持机构，确保夹持精度稳定。
]]> Sat, 17 Jan 2026 10:45:06 +0800 汽车零部件模具火花机：复杂曲面模具的精准成型方案 http://xsjjx168.com/?p=18&a=view&r=303 汽车零部件模具（如发动机缸盖模具、变速箱壳体模具）多含复杂曲面与异形型腔，加工痛点为：曲面轮廓精度要求高（轮廓度误差≤0.005mm），传统加工易出现曲面畸变；模具体积大（重量≥5吨），装夹定位难度大；加工后需保证模具表面耐磨性，适配汽车零部件的高频冲压需求。某汽车模具企业曾因曲面加工精度不足，导致零部件装配间隙超标，返工率达5%。
定制解决方案以“精准定位+耐磨加工”为核心：选用阿奇夏米尔ZNC-650火花机，搭载高精度光栅尺定位系统，定位精度达±0.001mm，配合3D曲面加工功能，可直接导入曲面模型生成放电路径，实现复杂曲面的精准复刻；针对大型模具装夹，采用“多点均匀支撑”装夹方案，配备液压锁紧装置，避免加工过程中模具位移；表面耐磨性提升方面，采用“镜面放电+碳化物沉积”工艺，通过特殊放电参数使模具表面形成一层硬度达HV1200的碳化物层，同时表面光洁度达Ra0.1μm。
应用成效：复杂曲面模具轮廓度误差控制在0.004mm内，零部件装配间隙合格率提升至99.8%；模具表面耐磨性提升3倍，使用寿命从5万次冲压提升至15万次；大型模具装夹定位时间从8小时缩短至3小时，加工周期压缩30%，年节省模具返工成本超100万元。
常见问题解答
1.  复杂曲面加工后轮廓度偏差超标，如何解决？答：首先校准设备光栅尺与线性导轨精度，确保设备自身精度达标；其次优化放电路径，采用“分段式曲面加工”，每段加工后进行精度检测；最后调整放电参数，减少放电能量对曲面的冲击，精修阶段采用小能量、多频次放电，降低曲面畸变。
2.  大型模具加工中出现振动，影响加工精度怎么办？答：检查机床地基是否牢固，加装防震垫减少外部振动干扰；优化装夹方案，增加支撑点数量，确保模具重心稳定；降低加工速度，粗加工阶段进给速度控制在5mm/min以内，精修阶段降至2mm/min，减少设备运行振动。
]]> Wed, 24 Dec 2025 11:44:17 +0800 五金冲压模具火花机：厚板模具的高效深腔加工方案 http://xsjjx168.com/?p=18&a=view&r=302 五金冲压模具（如汽车钣金件、家电外壳模具）多为厚板结构（模具厚度≥80mm），加工痛点集中在：深腔（深度50-100mm）加工排屑难、易积碳；模具材质多为Cr12MoV淬火钢（HRC58-62），硬度高导致加工效率低；模具刃口需锋利无毛刺，传统加工易出现崩角。某五金模具厂曾因深腔加工效率低，单套模具加工周期长达15天，无法满足批量订单需求。
定制解决方案聚焦“高效放电+深腔适配”：选用倍速特ZNC-540火花机，搭载大功率高效脉冲电源，最大放电电流达30A，粗加工阶段采用“分组脉冲”模式，将放电能量集中释放，加工效率较常规设备提升40%；针对深腔排屑，采用“双路循环冲液”设计，一路从电极内部轴向冲液，一路从型腔外部径向冲液，形成对流循环，配合工作液恒温系统（30-35℃），避免积碳导致的加工中断；刃口加工阶段，切换至“低损耗精修”模式，选用紫铜电极，通过多段式精修优化表面粗糙度，同时保证刃口尺寸精度。
应用成效：厚板深腔模具加工周期从15天缩短至8天，粗加工效率达80mm³/min；模具刃口光洁度达Ra0.2μm，无毛刺，冲压产品不良率下降2.1%；设备连续加工稳定性强，单次无故障运行时间超72小时，年加工模具数量从120套提升至200套，产能大幅提升。
常见问题解答
1.  深腔加工中频繁积碳停机，如何处理？答：优化冲液参数，将轴向冲液压力提升至1.0MPa，径向冲液压力调至0.6MPa，确保冲液通畅；调整放电间隙，从0.15mm扩大至0.2mm，减少电蚀产物堆积；每加工10mm深度，暂停3分钟进行手动排屑，同时清理工作液过滤器。
2.  淬火钢加工电极损耗大，怎么控制？答：选用紫铜电极（适配高硬度材料加工），粗加工阶段采用“正极性放电”（电极接正极），降低电极损耗；设备开启“电极损耗自动补偿”功能，根据加工深度实时调整电极进给量；精修阶段降低放电能量，将电极损耗率控制在0.5%以内。
]]> Wed, 24 Dec 2025 11:43:48 +0800 精密塑胶模具火花机场景：微型型腔的高精度加工解决方案 http://xsjjx168.com/?p=18&a=view&r=301 精密塑胶模具（如手机镜头座、微型连接器模具）的核心加工痛点的是：型腔尺寸精度要求达±0.003mm，传统加工易出现尺寸偏差；内壁需Ra0.15μm以下镜面光洁度，避免塑胶件脱模粘模；微型型腔（最小孔径0.8mm）排屑困难，易导致积碳烧伤。某电子模具企业曾因上述问题，产品不良率达3.2%，订单交付周期延长至12天。
定制解决方案以“高精度定位+低损耗放电”为核心：选用台一CNC-ZNC340火花机，搭载高精度线性导轨与滚珠丝杠，重复定位精度达±0.001mm，配合陶瓷绝缘主轴减少放电干扰；采用“精微脉冲电源”，将脉冲宽度细化至1-3μs，电流控制在0.5-2A，实现低能量放电，电极选用钨铜材质，损耗率控制在0.08%以内；针对微型型腔排屑，设计“高压间歇冲液”系统，冲液压力达0.8MPa，配合螺旋式电极旋转，快速带走电蚀产物。同时，设备搭载CAD/CAM数据接口，直接导入模具3D模型，自动生成加工路径，减少人工编程误差。
应用成效：微型型腔加工尺寸误差稳定在±0.002mm内，表面光洁度达Ra0.12μm，无需后续抛光；产品不良率降至0.4%，单套模具加工时间从48小时缩短至28小时，交付周期压缩至7天，年节省返工成本超60万元，顺利承接高端电子元件模具订单。
常见问题解答
1.  微型型腔加工后表面出现细微划痕怎么解决？答：首先检查电极表面光洁度，确保电极经镜面抛光处理；其次调整放电参数，将精修阶段的脉冲宽度调至1μs、电流0.5A，延长精修时间20分钟；最后检查工作液纯度，更换5μm高精度过滤器，避免杂质导致划痕。
2.  加工小尺寸电极易折断，如何规避？答：选用直径≥3mm的钨铜电极（较紫铜电极刚性提升30%），电极尾部增加加固套；加工时采用“分层放电”模式，每层放电深度控制在0.1mm以内，降低电极受力；设备开启“电极折断预警”功能，实时监测放电电流变化，异常时立即停机。
]]> Wed, 24 Dec 2025 11:43:17 +0800 三轴线轨火花机：核心功能与突出优点解析 http://xsjjx168.com/?p=18&a=view&r=296 三轴线轨火花机（又称三轴线轨电火花成型机）是依托电火花加工原理，结合三轴线性导轨传动结构的精密加工设备，核心用于模具行业中复杂型腔、精密镶件、异形曲面的加工，尤其适配塑料模、五金模、压铸模等高精度模具的制造。其通过“电极与工件间的脉冲放电蚀除”实现加工，线轨结构则为运动精度提供核心保障，既突破了传统加工对硬脆材料的限制，又能满足现代模具对尺寸精度与表面质量的严苛要求。以下将系统拆解其核心功能与突出优点，明晰其在精密加工领域的应用价值。
一、三轴线轨火花机的核心功能：聚焦精密加工全需求
三轴线轨火花机的功能设计围绕“高精度、高效率、高适配性”的加工目标展开，结合电火花加工特性与线轨传动优势，形成覆盖从基础成型到精密优化的完整功能体系，可分为基础加工功能与拓展适配功能。
1. 基础核心功能：实现精密成型与尺寸控制
基础功能是设备加工能力的核心载体，直接决定模具零件的成型质量与尺寸精度，主要包含三大核心模块。
一是精密放电加工功能，这是设备的核心运作基础。通过脉冲电源在电极与工件（均浸泡在绝缘工作液中）间产生高频脉冲放电，利用放电瞬间的高温（可达10000℃以上）蚀除工件材料，实现型腔或异形结构的成型。设备可精准调节脉冲宽度、峰值电流等参数，粗加工时采用大电流、宽脉冲提升蚀除效率，精加工时切换小电流、窄脉冲减少表面损伤，确保加工精度达±0.001mm级，满足精密模具的尺寸要求。
二是三轴联动协同加工功能。依托X、Y、Z三轴的线性导轨传动，设备可实现三轴联动运动，带动电极沿复杂轨迹移动，精准加工出曲面、斜度、深腔等复杂结构。例如加工手机外壳模具的曲面型腔时，三轴协同控制电极贴合曲面轨迹运动，避免传统设备“分步加工”导致的接刀痕迹；加工深腔模具时，通过Z轴精准进给与X/Y轴的动态补偿，确保腔壁垂直度与表面均匀性。
三是电极损耗自适应补偿功能。电火花加工中电极会因放电产生轻微损耗，设备通过内置的检测系统实时监测电极尺寸变化，结合加工参数自动计算损耗量，在三轴运动中同步补偿位移偏差。例如加工多型腔模具时，电极损耗后设备可自动微调Z轴高度与X/Y轴位置，确保所有型腔尺寸一致，避免因电极损耗导致的加工误差。
2. 拓展适配功能：满足复杂场景与效率需求
针对不同模具加工的特殊需求，设备可通过功能升级实现场景化适配，进一步拓展应用边界。在深腔窄缝加工场景中，配备高压冲油系统，通过定向喷射工作液及时排出加工废渣，避免废渣堆积导致的表面划伤；在多品种小批量生产中，集成自动电极库与换刀机构，可存储数十种不同规格的电极，实现无人值守状态下的连续换刀加工，减少人工干预时间。
此外，智能化功能升级提升了设备的柔性加工能力。通过搭载数控系统与图形化编程软件，操作人员可导入CAD模型直接生成加工路径，无需手动编写复杂程序；部分高端机型配备工件在线检测功能，加工过程中通过探针自动测量工件尺寸，与设计值对比后实时修正加工参数，实现“加工-检测-补偿”的闭环控制，大幅降低废品率。
二、三轴线轨火花机的突出优点：线轨结构赋能的核心优势
与传统硬轨火花机相比，三轴线轨火花机凭借线性导轨的传动特性，在精度、效率、稳定性等维度形成显著优势，成为精密模具加工的主流选择。
1. 运动精度更高，加工误差更小
线轨采用滚动摩擦方式，导轨与滑块间的摩擦系数仅为硬轨的1/50，运动时无爬行现象，可实现微米级的精准定位。同时线轨的导向精度极高，通过精密研磨工艺确保导轨平行度误差在0.002mm/m以内，配合高精度伺服电机驱动，三轴运动的重复定位精度可达±0.001mm。这种高精度特性使得设备加工的模具零件，尺寸一致性与形位公差均优于硬轨设备，尤其适合微型镶件、精密齿轮模具等高精度工件的加工。
2. 运动速度更快，加工效率更高
滚动摩擦的低阻力特性让线轨运动速度大幅提升，三轴线轨火花机的快速移动速度可达15-25m/min，是传统硬轨设备的3-5倍。在多型腔加工或大尺寸工件加工时，快速移动功能可减少空行程时间；同时线轨的动态响应更快，加工过程中可根据型腔变化快速调整运动轨迹，配合高效放电参数，整体加工效率比硬轨设备提升30%以上，有效缩短模具生产周期。
3. 磨损小寿命长，维护成本更低
线轨的滚动摩擦结构大幅降低了运动部件的磨损，正常使用下使用寿命可达硬轨设备的2-3倍。日常维护仅需定期对导轨进行清洁与润滑，通过自动润滑系统即可完成油脂补给，无需像硬轨那样进行复杂的刮研维护。此外线轨的易更换性也降低了后期维护成本，单个滑块或导轨出现故障时可单独更换，无需对整个床身进行大修。
4. 刚性适配性好，加工范围更广
线轨通过合理的滑块布局设计，可实现与硬轨相当的刚性承载能力，能适配从微型零件到大型模具的加工需求。例如加工大型压铸模的深腔结构时，线轨的刚性可确保电极在大进给量下不产生振动；加工微型电子模具的精密结构时，又能通过精准控制实现细微加工。同时线轨的安装适配性更强，可根据设备规格灵活配置导轨长度与滑块数量，满足不同尺寸工件的加工需求。
5. 操作门槛低，新手易上手
现代三轴线轨火花机普遍搭载智能化数控系统，配备图形化操作界面与加工参数数据库。操作人员只需导入工件模型，系统即可自动匹配推荐加工参数，无需依赖丰富的经验积累；设备的自动补偿、在线检测等功能也减少了人工干预环节，降低了操作失误风险。对于新手而言，经过短期培训即可掌握基础加工操作，大幅降低了企业的人才培养成本。
三、延伸问题解答
1. 三轴线轨火花机与硬轨火花机的核心区别是什么？该如何选择？
核心区别在传动结构与性能侧重：线轨火花机以滚动摩擦传动，优势是精度高、速度快、磨损小，适合精密模具、复杂曲面的高效加工；硬轨火花机以滑动摩擦传动，优势是刚性更强、抗冲击性好，适合重切削、大负载的粗加工场景。选择时需结合加工需求：精密模具精加工、小批量多品种生产优先选线轨；大型模具粗加工、高负载加工则可选用硬轨，或采用“硬轨粗加工+线轨精加工”的组合方案。
2. 三轴线轨火花机加工时，对电极和工作液有哪些具体要求？
电极要求需匹配加工精度：精密加工优先选用紫铜、银钨合金等导电性好、损耗小的材料，电极表面粗糙度需≤Ra0.1μm，尺寸精度误差控制在±0.002mm内；粗加工可选用铜钨合金降低成本。工作液需满足绝缘与冷却需求：优先选用专用电火花加工液，其绝缘性好、灭弧能力强，可减少电极损耗；加工深腔或窄缝时需选用低粘度工作液，提升废渣排出效率，工作液需定期过滤更换，避免废渣影响加工质量。
3. 如何延长三轴线轨火花机的使用寿命，保持加工精度？
核心在于日常维护与规范操作。一是线轨维护，每天开机前清洁导轨表面杂物，启动自动润滑系统补充油脂，定期检查导轨间隙与滑块磨损情况；二是放电系统维护，定期清理电极夹头与放电间隙的废渣，检查脉冲电源线路连接是否牢固；三是规范操作，避免超负载加工导致线轨变形，加工前确认工件装夹牢固，避免碰撞事故；四是环境控制，将设备置于恒温（20-25℃）、干燥、无尘的车间，减少温度变化与粉尘对精度的影响。
]]> Thu, 04 Dec 2025 11:13:25 +0800 ZNC火花机实操：常见故障诊断与加工效率提升秘籍 http://xsjjx168.com/?p=18&a=view&r=295 在中小型模具加工车间，ZNC火花机的稳定运行直接关系到生产进度与模具质量。实操过程中，加工精度漂移、放电异常、效率低下等问题时常困扰操作人员，这些问题既与设备参数设置相关，也与操作习惯、日常维护密切关联。本文聚焦ZNC火花机实操中的核心痛点，系统梳理常见故障的诊断逻辑与解决方法，同时分享经过实战验证的效率提升技巧，助力操作人员实现“稳质量、提效率”的目标。
一、ZNC火花机高频故障诊断与解决全方案
ZNC火花机的故障多集中在放电系统、运动系统与工作液系统，多数故障可通过“现象观察—原因排查—精准处理”的流程解决，无需依赖专业维修人员。
1. 加工精度偏差：尺寸超差与表面凹凸不平
这是最常见的故障类型，表现为加工后的型腔尺寸与图纸偏差超过0.01mm，或表面出现局部凸起、凹陷。核心原因可分为三类：
一是装夹问题，工件或电极未固定牢固，加工中出现微移。解决方法：采用专用夹具固定工件，装夹前清理台面与工件底部的铁屑、油污，用百分表校准工件平面度，确保误差≤0.005mm；电极装夹后需通过校表器调整，保证电极与工作台垂直，垂直度误差控制在0.003mm/m以内。
二是电极损耗不均，精密加工时电极局部磨损过快导致尺寸偏移。解决方法：选择纯度≥99.9%的紫铜电极，精加工阶段采用小电流（5~8A）、短脉冲（10~30μs），减少电极损耗；若加工深腔，可将电极分为粗加工与精加工两段，粗加工电极损耗后更换精加工电极。
三是导轨精度下降，长期使用后导轨磨损导致运动精度降低。解决方法：每日开机前用棉布擦拭导轨，涂抹专用润滑油，每周检查导轨间隙，若间隙过大需调整镶条；每半年请专业人员对导轨进行精度校准，恢复定位精度。
2. 放电异常：无放电、频繁短路或电弧放电
放电异常直接导致加工中断，表现为电极接触工件后无火花、频繁出现短路报警，或产生刺眼电弧并伴随焦糊味。排查需从放电回路与工作液系统入手：
无放电或放电微弱时，先检查电极与工件的导电性，清理电极夹头与电极的接触部位，去除氧化层；再检查放电回路接线，确保高频电源线连接牢固，若接线端子氧化需用砂纸打磨后重新紧固；最后检查高频电源模块，若模块指示灯异常，需联系厂家更换。
频繁短路多因放电间隙不当或排渣不畅。解决方法：将放电间隙从0.01~0.05mm调整至0.03~0.06mm，同时启用跳升排渣功能，设定电极每放电5次抬升1次，抬升高度5~10mm；若仍短路，检查工作液压力，将压力从0.1~0.3MPa提升至0.3~0.5MPa，确保铁屑及时排出。
电弧放电是危险工况，多因工作液污染或参数设置极端。需立即停机，更换污染的工作液，清洗过滤系统；参数方面，将加工电流从20~50A降至10~20A，脉冲宽度从100~500μs缩小至50~100μs，避免能量过度集中。
3. 工作液系统故障：压力不足与油液污染
工作液系统是放电稳定的保障，故障表现为工作液压力骤降、流量减小，或油液浑浊、出现沉淀。
压力不足时，先检查油箱油位，若油位过低需补充同型号工作液；再检查滤网与过滤器，若堵塞需拆卸清洗，过滤精度5~10μm的滤网建议每周更换一次；最后检查油泵，若油泵噪音过大或不出油，需拆解检修，更换磨损的叶片或密封圈。
油液污染分为物理污染（铁屑、杂质）与化学污染（电极粉末、工件蚀除物）。物理污染可通过加强过滤解决，化学污染则需定期更换工作液，普通加工场景每月更换一次，精密加工每半月更换一次；更换时需彻底清洗油箱，避免残留污染物混入新油液。
4. 电气系统故障：指示灯异常与操作无响应
电气系统故障多为小问题，无需恐慌。操作面板指示灯不亮时，先检查总电源开关与保险丝，若保险丝熔断需更换同规格型号（通常为10~16A）；再检查电源线接头，确保接地良好，避免漏电导致的保护开关跳闸。
操作无响应时，先重启设备，排除系统死机问题；若重启无效，检查伺服电机接线，确保X、Y、Z轴电机连线牢固；对于带图形化系统的机型，可通过“系统自检”功能排查故障代码，根据代码提示定位问题，如“E01”通常为Z轴限位开关故障，需清理开关处的铁屑或调整开关位置。
二、ZNC火花机加工效率提升实战技巧
提升效率并非单纯追求高电流、高速度，而是通过“参数优化、流程规范、工具适配”实现“速度与质量”的平衡，以下技巧均经过一线车间验证，效率提升可达20%~40%。
1. 电极优化：从设计到加工的全流程提速
电极是放电加工的核心工具，优化电极可直接提升效率。设计方面，采用“粗精一体”电极结构，粗加工段用大尺寸、大锥度，减少加工余量，精加工段用小尺寸、小锥度，保证精度，避免多次更换电极；材料选择上，粗加工优先用石墨电极，其加工速度比紫铜快30%~50%，精加工换用紫铜电极，保证表面质量。
电极加工后需进行预处理，用砂纸打磨电极表面毛刺，确保放电均匀；装夹时采用快速定位夹具，如ER夹头，装夹时间从传统夹具的10~15分钟缩短至2~3分钟，同时保证重复定位精度≤0.003mm。
2. 参数梯度设置：粗精分段的效率密码
避免全程使用同一套参数，采用“粗加工—半精加工—精加工”的梯度参数设置，既保证效率又兼顾质量。以加工45号钢模具型腔为例：
粗加工阶段，目标是快速去除余量，参数设置为加工电流30~50A，脉冲宽度300~500μs，脉冲间隔100~200μs，放电间隙0.03~0.05mm，加工速度可达600~700mm/min，预留0.2~0.3mm余量；
半精加工阶段，参数调整为电流15~20A，脉冲宽度100~200μs，间隔50~100μs，间隙0.02~0.03mm，速度300~400mm/min，预留0.05~0.1mm余量；
精加工阶段，参数设定为电流5~10A，脉冲宽度10~50μs，间隔20~50μs，间隙0.01~0.02mm，速度50~100mm/min，确保表面粗糙度Ra≤0.2μm。
3. 工作液精细化管理：提升放电稳定性
工作液的状态直接影响放电效率，除定期更换外，可采用“分区过滤”模式，粗加工区用精度10μm的过滤器，精加工区用5μm的高精度过滤器，避免不同加工阶段的污染物交叉影响；深腔加工时，在工作液喷嘴处加装导流管，将工作液直接导向放电区域，增强排渣效果，减少积碳导致的停机清理时间。
同时控制工作液温度，夏季高温时开启冷却系统，将油温控制在20~30℃，避免油温过高导致粘度下降、绝缘性能降低，确保放电稳定。
4. 流程规范化：减少非加工时间浪费
非加工时间（装夹、换电极、清理）占比可达总加工时间的30%~40%，规范流程可大幅压缩这部分时间。推行“工件预装夹”制度，在一台设备加工时，提前在另一台夹具上完成下一个工件的装夹与校准，实现“加工—装夹”并行；
建立“电极库”，将常用电极按模具型号分类存放，标注电极尺寸、适用工序，避免寻找电极的时间浪费；加工间隙清理铁屑时，采用高压气枪配合专用吸屑器，清理时间从5~10分钟缩短至1~2分钟。
三、实操延伸问题解答
1. 小批量多品种加工时，如何快速切换参数？
利用设备的参数存储功能，为每种模具的“粗—半精—精”工序分别设置参数组，命名为“模具A-粗加工”“模具A-精加工”等，切换时直接调用对应参数组，无需重新设置；对于相似模具，可调用同类参数组后微调，如加工塑料模与五金模时，仅调整电流与脉冲宽度，其他参数保持不变，切换时间从20~30分钟缩短至5分钟以内。
2. 电极损耗过快，除了参数调整还有哪些解决方法？
除减小电流、缩短脉冲宽度外，可从两个方面优化：一是采用“反向极性加工”，即工件接正极、电极接负极，紫铜电极的损耗可降低20%~30%；二是控制放电能量集中程度，在电极易损耗部位（如尖角、窄缝）增加“抬刀次数”，每放电3次抬升一次，避免能量集中导致的局部快速磨损。
3. 加工硬质合金等难加工材料时，效率极低该如何解决？
硬质合金导电性差、硬度高，需采用“低能量高频放电”模式：加工电流控制在8~15A，脉冲宽度50~100μs，脉冲间隔缩小至20~30μs，提升放电频率；电极选用铜钨合金，其耐高温性比紫铜好，损耗降低40%以上；工作液采用绝缘性能更好的专用油，压力提升至0.5~0.6MPa，确保排渣顺畅，效率可提升30%左右。
4. 如何判断故障是设备问题还是操作问题？
采用“替换验证法”排查：先更换同型号电极与工件，若故障消失则为操作或工具问题（如电极装夹不当、工件材料不均）；若故障依旧，更换工作液并重启设备，故障解除则为工作液或系统问题；若仍未解决，检查电气接线与机械部件，此时多为设备本身问题，需联系厂家维修。
5. 新手操作ZNC火花机，最容易忽略哪些影响效率的细节？
新手常忽略三个细节：一是电极与工件的清洁，表面油污、铁屑会导致放电不稳定，需每次装夹前彻底清理；二是工作液喷嘴角度，喷嘴未对准放电区域会导致排渣不畅，需调整喷嘴与电极的距离至5~10mm，角度垂直于加工面；三是参数未随加工深度调整，深腔加工时未增大放电间隙与抬刀高度，导致加工后期效率骤降，需每加工5mm深度微调一次参数。
]]> Fri, 28 Nov 2025 17:31:12 +0800 ZNC火花机核心参数解读与科学选型指南 http://xsjjx168.com/?p=18&a=view&r=294 ZNC火花机作为单轴数控电火花加工设备，凭借操作便捷、成本可控的优势，成为中小型模具厂加工简单型腔、复杂曲面的主力装备。它通过浸在工作液中的电极与工件间的脉冲放电蚀除金属，加工精度与效率直接依赖参数匹配度。本文将系统拆解ZNC火花机的关键参数，构建适配模具加工的选型框架，并解答实际应用中的核心问题。
一、ZNC火花机核心参数深度解析
ZNC火花机的参数体系围绕“加工范围、精度控制、效率保障”三大维度构建，以下参数直接决定设备能否匹配模具加工需求。
1. 加工行程：界定作业范围的基础指标
加工行程包括工作台X轴（左右）、Y轴（前后）及主轴Z轴（上下）的移动范围，是选型首要明确的参数。不同型号行程差异显著，比如ZNC 320机型X轴行程300mm、Y轴200mm，适合小型精密模具；ZNC 650机型X轴可达650mm、Y轴550mm，能适配大型模具胚料。选择时需结合最大加工工件的长宽尺寸，预留10%~15%的移动余量，同时关注Z轴行程与模具型腔深度的匹配性，例如深腔模具需确保Z轴行程不小于型腔深度加电极长度。
2. 工作台规格与载重：承载能力的核心保障
工作台规格指台面的长×宽尺寸，直接决定工件的放置空间，ZNC系列常见规格从600×300mm（ZNC 320）到1050×600mm（ZNC 650）不等。工作台最大载重则限制了工件与夹具的总重量，轻型机型载重约800kg，重型机型可提升至2000kg。选型时需注意，工作台面积应比工件底座大20%以上，避免装夹不稳；载重需覆盖工件、夹具及电极的总重量，防止台面变形影响加工精度。
3. 放电参数：决定加工效率与精度的关键
放电参数是ZNC火花机的核心技术指标，直接影响加工质量，主要包括以下三项：
一是加工电流，常规ZNC机型最大加工电流为50A，粗加工时可选用20~50A大电流提升效率，精加工则需降至5~10A保证表面质量；二是脉冲参数，脉冲宽度越大加工速度越快，但表面粗糙度变差，粗加工脉冲宽度可设为100~500μs，精加工需缩小至10~50μs；三是放电间隙，通常控制在0.01~0.05mm，间隙过小易短路，过大则放电不稳定，先进机型可通过自动调整功能维持最佳间隙。
4. 表面粗糙度与加工速度：效率与质量的平衡指标
表面粗糙度（Ra）是模具加工的核心质量要求，主流ZNC火花机精加工可达到0.18μm，满足普通模具型腔需求，若需镜面效果则需搭配特殊电极材料。加工速度通常以mm/min为单位，常规机型可达500~700mm/min，实际速度与电流、脉冲参数直接相关，粗加工阶段速度优先，精加工阶段精度优先，选型时需根据模具交付周期与质量要求综合权衡。
5. 电极与工作液系统参数：保障加工稳定性
电极最大载重决定了可使用的电极规格，轻型ZNC机型电极载重约100kg，重型机型可达200kg，大电极适合粗加工，小电极则用于精密型腔加工。工作液系统参数包括过滤箱容积与过滤精度，容积从250L（小型机）到980L（大型机）不等，过滤精度需达到5~10μm，避免杂质影响放电稳定性，深腔加工时还需关注工作液压力，确保排渣顺畅。
6. 定位精度：精密加工的核心指标
ZNC火花机的定位精度通常可达0.005~0.01mm，重复定位精度不超过0.003mm，主要依赖伺服系统与导轨精度。对于手机外壳、连接器等精密模具，需选择定位精度更高的机型，同时关注主轴的跳动量，跳动量控制在0.002mm以内可避免电极损耗不均。
二、ZNC火花机四步科学选型法
ZNC火花机选型需建立“需求导向—参数匹配—场景适配—成本可控”的逻辑，具体流程如下。
1. 明确模具加工核心需求
首先锁定三大关键信息：模具类型与尺寸，比如小型塑料模与大型五金模对行程和载重需求差异极大；加工精度要求，明确表面粗糙度目标与尺寸公差范围；生产节奏，确定单模加工周期与日加工量需求。同时需确认工件材料，加工淬火钢等硬质材料时，需重点关注设备的放电能量稳定性。
2. 精准匹配核心参数
根据模具最大尺寸确定加工行程，例如加工500×400mm的模具胚料，需选择X轴≥500mm、Y轴≥400mm的机型（如ZNC 540）；按工件总重量（含夹具）选择工作台载重，确保预留20%的安全余量；依据表面粗糙度要求匹配放电参数范围，镜面加工需选择支持小电流精密放电的机型；结合加工效率需求，确认设备最大加工速度能否满足生产计划。
3. 强化场景适配性校验
场地适配方面，测量车间空间尺寸，确保设备外观尺寸与安装空间匹配，大型机型（如ZNC 650）需预留1.5m以上的操作空间。加工场景方面，深腔模具需选择具备跳升排渣功能的机型，可设定放电2~10次后自动拉升电极排渣；多品种小批量生产则需关注设备参数调整的便捷性，优先选择带图形化操作界面的系统。
4. 平衡全周期成本与服务
初期投资需兼顾设备价格与配置，基础型ZNC机型适合简单型腔加工，若需精密加工则需配置自动间隙调整、积碳快速拉升等功能。长期成本需关注易损件（如电极夹头、过滤器）的采购成本与更换频率，同时考察厂家售后服务，优先选择提供上门维修与技术培训的品牌，减少停机损失。
三、ZNC火花机常见延伸问题解答
1. ZNC火花机与CNC火花机该如何选择？
核心差异在加工复杂度与自动化程度。ZNC为单轴数控，仅Z轴自动控制，X、Y轴需手动操作，适合形状简单、单型腔的模具加工，设备价格仅为CNC机型的1/4~1/8，初期投入低。CNC火花机支持三轴联动，可通过程序控制多型腔连续加工，效率比ZNC高2~3倍，适合复杂模具，但成本较高。中小模具厂优先选ZNC，批量生产或复杂模具加工则考虑CNC。
2. 加工不同材料时，放电参数该如何调整？
需根据材料硬度与导电性调整。加工淬火钢等硬质材料时，应适当增大脉冲宽度（150~300μs）与放电间隙（0.03~0.05mm），避免电极损耗过快；加工铜合金等软质材料时，可减小脉冲宽度（50~100μs），采用中低电流（10~20A），提升表面精度；加工石墨电极时，可关闭能量控制功能，加快加工速度。
3. 如何解决ZNC火花机加工中的积碳问题？
积碳主要因排渣不畅或参数不当导致。首先可启用设备的积碳快速拉升功能，设定放电次数后自动抬升电极清理积碳；其次优化工作液系统，确保过滤精度达标，必要时增加工作液压力；参数方面，减小脉冲间隔，避免放电能量集中，同时降低加工电流，尤其在深腔加工时需分步加工，粗加工后预留0.1~0.2mm余量进行精加工。
4. ZNC火花机的日常维护重点有哪些？
重点关注三个系统：工作液系统需每周清理过滤器，每月更换工作液，避免杂质堵塞；电极夹头需定期检查精度，出现磨损及时更换，防止电极跳动；电气系统需保持电控箱通风良好，避免变频器过热，每日检查接线端子紧固性。此外，工作台导轨需每日润滑，防止锈蚀影响定位精度，设备整机建议每半年进行一次全面校准。
5. 提升ZNC火花机加工精度的实用技巧有哪些？
首先确保工件与电极装夹牢固，使用百分表校准工件平面度，误差控制在0.005mm以内；其次选择高精度电极材料，紫铜电极适合精加工，石墨电极适合粗加工；加工时采用“粗-半精-精”分步模式，每步加工后清理电极与工件表面；最后合理设置放电参数，精加工阶段采用小电流、短脉冲，配合工作液强制过滤，减少放电干扰。
]]> Fri, 28 Nov 2025 17:28:29 +0800 火花机高效维护策略—以养代修保障产能 http://xsjjx168.com/?p=18&a=view&r=290 火花机的加工精度与运行稳定性，很大程度上取决于日常维护工作的质量。长期连续作业下，火花机的放电系统、工作液系统、机械结构等易出现磨损、污染、老化等问题，若维护不及时，不仅会导致加工精度下降、效率降低，更可能引发设备故障造成停产。高效的维护策略需建立“定期检查、精准保养、故障预判”的体系，实现“以养代修、延长寿命、保障产能”的目标。
一、建立分级检查机制，及时排查潜在隐患
定期检查是维护工作的基础，需按“日常点检、周度巡检、月度精检、年度大修”的频次分级开展，确保覆盖设备所有核心系统，实现隐患早发现、早处理。
日常点检由操作人员在开机前完成，重点关注设备的基本状态与安全性能。检查内容包括：电源、气源连接是否牢固，有无松动或破损；工作液液位是否在规定范围，有无渗漏；电极夹头是否清洁，夹持是否牢固；数控系统启动是否正常，有无报警信息；安全防护罩是否完好，紧急停止按钮是否灵敏。发现异常情况需立即停机，联系维护人员处理，严禁带故障作业。
周度巡检与月度精检需由专业维护人员完成，深入排查设备核心系统的运行状态。周度巡检重点关注放电系统与机械结构：检查放电回路电缆有无老化破损，电极与工件的接触是否良好；清理工作台与导轨上的切屑、油污，检查导轨润滑是否充足；测试伺服电机运行声音是否正常，有无异响或振动。月度精检聚焦工作液系统与控制系统：检查工作液过滤器压差，若超过规定值需及时更换滤芯；清洗工作液喷嘴，确保冲油压力稳定；测试光栅尺的定位精度，若偏差超过标准需进行校准；检查数控系统的参数存储是否正常，备份关键加工参数。
年度大修是全面维护的关键，需对设备进行深度拆解与性能恢复。包括：对床身、导轨进行精度检测，通过刮研或激光干涉仪校准恢复几何精度；拆解放电电源模块，更换老化的电容、电阻等元件；清洗工作液油箱与管路，去除内部积渣与油污；对伺服电机、滚珠丝杠进行拆解保养，更换磨损的轴承与密封件。大修完成后需进行空载测试与负载加工测试，确保设备精度与效率恢复至标准状态。
二、精准开展保养作业，延长核心部件寿命
保养作业需结合各系统特性与运行工况，针对性采取清洁、润滑、调整、更换等措施，避免“一刀切”式维护，提升保养效率与质量，延长核心部件使用寿命。
润滑保养聚焦机械运动部件，是减少磨损的核心手段。需严格按照设备说明书要求，定期为导轨、滚珠丝杠、伺服电机轴承等部件加注适配型号的润滑油（脂），如导轨使用抗磨液压油，滚珠丝杠使用高温润滑脂。加注前需清理注油口的油污与杂质，确保润滑油清洁；加注过程中控制油量，避免过多导致油污污染工作台与工件，过少则造成部件干磨。同时，建立润滑台账，记录润滑时间、部位、油量及润滑油型号，确保保养可追溯。
清洁保养需分系统开展，重点关注易污染部位。放电系统清洁：定期用压缩空气吹净放电回路接头的灰尘，用酒精擦拭电极夹头，去除表面的碳渣与油污，确保电极接触良好；工作液系统清洁：每周清理工作液槽内的浮渣，每月清洗过滤器滤芯，每季度彻底清洗油箱，更换变质的工作液，避免碳渣堵塞喷嘴或污染加工表面；数控系统清洁：用干燥毛刷清理操作面板与控制柜内部的灰尘，用专用清洁剂擦拭触摸屏，防止灰尘堆积导致散热不良或按键失灵。
部件调整与更换是保障设备性能的重要环节。定期调整电极夹头的夹持力，若出现夹持松动需更换夹头弹簧；调整工作液冲油压力与流量，根据加工工况（如粗加工、精加工）设置合理参数，确保排屑顺畅；更换老化部件时，需选择原厂配件，如工作液滤芯、电极夹头、密封圈等，避免使用非标配件导致设备故障。对于易损耗件如电极、工作液，需建立库存管理制度，确保及时更换。
三、强化故障预判与应急处理，降低停机损失
通过数据监控与经验积累实现故障预判，同时制定完善的应急处理方案，能最大限度减少设备故障对生产的影响，保障生产连续性。
故障预判可借助智能系统与人工经验结合。现代高端火花机多配备远程监控与故障诊断系统，可实时采集放电电压、电流、工作液压力等数据，通过系统分析数据变化趋势，当参数超出正常范围时自动发出预警，提示维护人员提前排查。维护人员可根据设备运行异常表现辅助预判，如放电时出现火花异常飞溅可能是工作液压力不足，加工表面出现条纹可能是导轨精度偏差，电极损耗过快可能是放电参数设置不合理。
应急处理方案需针对常见故障制定，确保快速响应。当火花机在加工中突发故障，如放电中断、工作液泄漏、系统报警，操作人员需立即停机，关闭电源与气源，设置警示标识。对于轻微故障如工作液过滤器堵塞，可更换备用滤芯临时恢复运行；对于严重故障如放电电源损坏、导轨卡死，需立即联系厂家售后或专业维修人员，严禁自行拆解维修。同时，建立常用备件库，储备滤芯、密封圈、电极夹头等易损件，缩短故障修复时间，降低停机损失。
火花机选择与维护相关延伸问题解答
1. 不同加工场景下，火花机的电极材料该如何选择？
电极材料选择需结合加工精度、效率与成本综合判断：紫铜电极适合大多数加工场景，导电性好、放电稳定，适合模具型腔的粗加工与半精加工，成本适中；铜钨合金电极硬度高、损耗小，适合硬质合金、高速钢等难加工材料的精密加工，尤其适合深窄槽加工，但成本较高；银钨合金电极导电性与耐磨性最优，适合超高精度加工（如微型零件），但价格昂贵，仅在特殊需求下使用；石墨电极放电效率高、重量轻，适合大型模具的粗加工，可大幅缩短加工时间，但精度略低于紫铜，需配合精修工序。
2. 火花机加工中出现表面质量差的问题，可能有哪些原因？如何解决？
常见原因及解决方法：一是工作液污染或流量不足，碳渣堆积导致表面粗糙，需更换工作液、清洗过滤器与喷嘴，调整冲油压力；二是放电参数设置不合理，粗加工参数未及时切换至精加工，需根据加工阶段调整放电能量与脉冲宽度，精加工选择小能量、窄脉冲参数；三是电极表面光洁度低，加工时印映到工件表面，需对电极进行抛光处理，确保电极表面Ra值低于工件要求；四是电极损耗过大导致形状偏差，需更换电极材料（如改用铜钨合金），或调整放电参数减少损耗；五是导轨精度偏差，导致加工轨迹偏移，需对导轨进行校准与润滑。
3. 二手火花机选购时，需重点排查哪些风险点？
二手火花机选购需严控风险，重点排查：一是设备产权与手续，确认设备无抵押、查封，具备完整的出厂合格证、使用说明书及维修记录；二是核心精度检测，通过试切加工标准件，检测定位精度、重复定位精度及表面加工质量，必要时请第三方机构进行精度检测；三是机械结构状态，检查床身、导轨有无裂纹或变形，滚珠丝杠与伺服电机运行有无异响，电极夹头夹持是否牢固；四是电气系统状态，测试放电电源模块工作是否稳定，有无漏电或跳闸现象，数控系统是否能正常启动与运行，按键、触摸屏是否灵敏；五是工作液系统状态，检查油箱、管路有无渗漏，过滤器、泵体工作是否正常；六是设备使用年限与工况，避免购买使用超过8年或长期高强度作业的设备，这类设备部件老化严重，维护成本高。
4. 火花机的工作液该如何选择与维护，以保障加工质量？
工作液选择需匹配加工需求：粗加工追求排屑效率，选择低粘度、高闪点的矿物油型工作液，可快速带走碳渣；精加工追求表面质量，选择高粘度、低杂质的合成型工作液，能稳定放电间隙；加工铝合金等易腐蚀材料，选择具备防锈功能的专用工作液。工作液维护需做好三点：一是定期检测工作液性能，每周检测粘度、酸碱度与杂质含量，若超出标准需及时更换；二是控制工作液污染，每日清理液槽浮渣，每月更换过滤器滤芯，每3-6个月彻底更换一次工作液，更换时需清洗油箱与管路；三是做好存储与管理，工作液需密封存储在阴凉干燥处，避免水分与杂质混入，加注时使用专用过滤装置，防止污染设备。此外，冬季需注意工作液的防冻性能，低于0℃环境需选择防冻型工作液，避免管路冻裂。
]]> Fri, 07 Nov 2025 17:45:23 +0800 火花机科学选择指南—精准适配加工需求 http://xsjjx168.com/?p=18&a=view&r=289 火花机（电火花成型机床）作为模具加工、精密零件制造的核心设备，其加工精度、效率与稳定性直接决定产品质量与生产效益。不同行业的加工需求差异显著，从模具型腔的复杂曲面加工到微小零件的精密成型，都需要匹配对应的火花机类型。科学选择火花机需围绕加工需求、工艺特性、设备性能等核心维度展开，实现“精准适配、高效生产、成本可控”的目标。
一、锚定加工核心需求，明确设备基础参数
加工需求是火花机选择的首要依据，需从加工范围、精度要求、效率目标三个维度精准定位，避免参数错配导致加工质量不达标或资源浪费。
加工范围需匹配工件尺寸与形态，核心关注行程参数与工作台规格。对于小型精密模具（如手机外壳模具），选择X/Y/Z轴行程在300×200×200mm以内的小型火花机即可满足需求，其机身紧凑，适合车间密集布局；对于大型模具（如汽车覆盖件模具），则需选用行程800×600×500mm以上的大型火花机，配备大尺寸工作台与稳固床身，确保大件加工时的稳定性。同时，若加工异形工件或深腔结构，需关注设备的Z轴深度与电极夹持灵活性，必要时选择带旋转轴的多轴火花机。
精度要求决定设备核心配置，需结合加工公差与表面质量确定。精密零件加工（如医疗配件、航空零件）对尺寸精度要求极高，需选择定位精度≤0.002mm、重复定位精度≤0.001mm的高精度火花机，配备光栅尺闭环控制与高刚性床身，减少加工误差；模具型腔加工若侧重表面光洁度，需关注设备的放电能量控制能力，选择具备微精加工回路的机型，可实现Ra0.1μm以下的镜面效果。此外，加工深窄槽、薄壁件等易变形结构时，设备的伺服响应速度与放电稳定性尤为重要，需优先选择具备自适应放电控制的机型。
效率目标需匹配生产规模与交货周期，核心关联放电效率与自动化水平。批量生产场景（如标准件加工）应选择高效放电机型，其具备大电流放电能力（100A以上），可大幅缩短粗加工时间；同时可配备自动电极交换系统（ATC），实现多工序连续加工，减少人工干预时间。单件小批量生产（如定制模具）则可平衡效率与成本，选择中速放电机型，重点保障加工灵活性，配备手动或半自动电极装夹装置即可满足需求。此外，设备的排屑效率也影响加工效率，深腔加工需选择配备高压冲油系统与自动排屑装置的机型，避免碳渣堆积导致加工中断。
二、结合加工工艺特性，筛选适配设备类型
不同加工工艺对火花机的结构设计、放电模式有特定要求，需结合材料特性、加工复杂度等因素针对性选择，确保设备与工艺高度匹配。
导电材料加工需区分金属类型与硬度。加工硬质合金、高速钢等难切削材料时，需选择放电能量集中、电极损耗小的机型，配备紫铜或铜钨合金专用电极夹持系统，减少电极损耗对加工精度的影响；加工铝合金、不锈钢等中低硬度材料时，可选择通用性火花机，重点关注放电间隙控制能力，避免因材料导电性差异导致加工表面粗糙。对于高硬度模具钢加工，建议选择具备混粉加工功能的机型，通过在工作液中添加特殊粉末，提升表面光洁度与加工效率。
复杂结构加工需匹配设备的运动能力与控制精度。加工多曲面模具型腔、深孔、窄缝等结构时，优先选择三轴联动或五轴联动火花机，其多轴协同运动能力可实现复杂轨迹加工，避免多次装夹导致的误差积累；加工带有斜度、锥度的零件时，需选择具备锥度加工功能的机型，确保斜度精度与表面质量。此外，针对微型零件（如电子元件引脚模具），需选择微型火花机，其最小放电能量可低至0.001J，能实现微小结构的精准成型。
特殊行业加工需满足专用标准。航空航天零件加工对设备稳定性与可靠性要求极高，需选择通过军工级认证的火花机，配备冗余控制系统与故障预警功能；医疗设备零件加工需符合卫生标准，设备应具备防腐蚀机身与易清洁结构，工作液系统配备高效过滤装置，避免杂质污染；电子模具加工需兼顾精度与效率，选择高速响应的伺服系统与高频放电回路，实现细小型腔的快速加工。
三、考量设备综合性能，平衡安全与经济性
除核心加工参数外，设备的安全性能、操作便捷性及全生命周期成本，是选择过程中不可忽视的重要因素，直接影响生产体验与投资回报。
安全性能是生产底线，需重点关注电气安全与操作防护。正规厂家生产的火花机应符合GB/T 14896-2015标准，配备过载保护、漏电保护、紧急停止等安全装置，放电回路具备防短路设计，避免瞬间高压损伤设备或引发安全事故。操作防护方面，设备应配备全封闭或半封闭防护罩，防止工作液飞溅与电火花辐射；工作液系统需具备液位监测与自动补液功能，避免因缺液导致干烧。同时，设备的接地系统必须可靠，减少电磁干扰对加工精度的影响。
操作便捷性直接影响生产效率，尤其适合多班次连续作业场景。优先选择配备智能数控系统的火花机，其操作界面直观易懂，支持图形化编程与加工参数存储，新员工可快速上手；具备加工过程模拟功能的机型，可提前预判编程错误，减少试切时间。对于批量加工场景，设备的自动化集成能力尤为重要，可选择支持与MES系统对接的机型，实现生产数据实时上传与远程监控，便于生产管理。此外，设备的维护空间设计应合理，关键部件易拆卸，降低日常维护难度。
经济性需从购置成本、运行成本、残值率三个维度综合评估。小型精密加工如电子元件模具，可选择性价比高的台式火花机，其购置成本低、能耗少（功率通常在5kW以下），后期维护简单；大型模具加工则需考虑设备的耐用性与稳定性，中高端立式火花机虽购置成本较高，但床身采用铸铁或花岗岩材质，使用寿命可达10年以上，长期运行成本更低。同时，要选择售后服务完善的厂家，确保备件供应及时，降低停机损失，这类设备的二手残值率也相对较高。
]]> Fri, 07 Nov 2025 17:44:40 +0800 ZNC 火花机操作维护与性能优化 http://xsjjx168.com/?p=18&a=view&r=288 ZNC 火花机的 “操作规范性” 与 “日常维护” 直接影响加工精度、设备寿命。东莞井田新世纪结合多年技术经验，总结出一套 “操作 - 维护 - 优化” 全流程方案，帮助用户提升设备利用率。
一、ZNC 火花机规范操作流程
开机前检查：避免故障隐患
设备检查：查看油箱油位（需在油标中线以上，推荐用井田新世纪专用火花机油，绝缘性好、不易积碳）、电极夹头是否松动、工作台清洁度（无铁屑、杂物）；
参数确认：根据加工工件材质（如模具钢、铜电极），调用对应参数库（如加工 SKD11 模具钢，放电电流 8-12A，脉冲宽度 20-30μs），避免参数设置错误导致烧损。
加工过程控制：确保精度与效率
工件定位：手动对位时用百分表校准（误差≤0.005mm）；自动对位机型（如井田新世纪 ZNC-650）需确保工件装夹牢固（用压板固定，避免加工中移位）；
放电监控：加工中观察放电状态（火花呈淡蓝色为正常，出现黑烟需立即暂停，清理积碳）；深腔加工每 30 分钟暂停一次，检查型腔深度与表面状态；
成品检测：加工完成后用千分尺、粗糙度仪检测尺寸与光洁度，记录参数（如加工某模具型腔的最佳参数），方便后续批量加工复用。
关机后操作：保护设备
清洁：清理工作台铁屑、擦拭电极夹头，用防锈油涂抹工作台（避免生锈）；
参数保存：保存当天加工参数，关闭电源前检查油箱是否关闭（避免漏油）；
环境整理：保持设备周边干燥（避免潮湿导致电器故障），如东莞梅雨季，需开启车间除湿机。
二、ZNC 火花机日常维护要点
每日维护（加工前后）：
清洁：用压缩空气吹净放电区域铁屑，擦拭设备表面油污；
润滑：给导轨、滚珠丝杠加注润滑油（推荐井田新世纪专用润滑油，每月 1 次），确保运动部件灵活；
电源检查：检查电源线、信号线是否松动，避免接触不良。
每周维护：
油箱清理：放出部分火花机油（1/5），过滤杂质后重新加入（若油质浑浊，需全部更换）；
电极夹头检查：拆卸夹头，清理内部积碳（用细砂纸打磨，避免夹头松动）；
放电回路检查：检查放电电缆是否破损，接头是否氧化（氧化处用砂纸打磨，涂抹导电膏）。
每月维护：
精度校准：用激光干涉仪校准定位精度（如偏差超过 0.005mm，联系井田新世纪售后调整）；
伺服系统检查：测试伺服电机运行声音（无异常噪音为正常），若有异响，检查电机轴承是否需更换；
冷却系统检查：清理冷却风扇灰尘，确保散热良好（避免电源模块过热）。
三、ZNC 火花机性能优化技巧
参数优化：根据加工阶段调整
粗加工：选 “大电流、大脉冲”（如电流 15-20A，脉冲宽度 50μs），提升加工速度（效率可达 1000mm³/h）；
精加工：选 “小电流、高频脉冲”（电流 3-5A，频率 500kHz），提升表面光洁度（可达 Ra0.8μm）；
深腔加工：降低放电能量（电流 5-8A），增加冲洗压力（0.3-0.5MPa），避免积碳。
电极选择：适配加工需求
粗加工：选紫铜电极（导电性好，加工速度快）；
精加工：选黄铜电极（表面光洁度高，损耗小）；
复杂型腔：选石墨电极（易成型，适合复杂形状，但需注意粉尘收集）。
辅助工具：提升效率
自动电极夹头：减少电极更换时间（从 5 分钟 / 次降至 1 分钟 / 次），如井田新世纪自动夹头，重复定位精度 ±0.002mm；
工件夹具：用模块化夹具（如 EROWA 夹具），实现 “一次装夹，多工序加工”，减少对位时间。
四、东莞井田新世纪维护与技术支持
上门培训：新机交付后，井田技术人员上门培训操作、维护（1-2 天，覆盖开关机、参数设置、日常维护）；
售后响应：东莞本地 24 小时响应，4 小时内上门处理故障（如长安、虎门等地 1 小时可达）；
** 定期巡检：每年 2 次免费上门巡检（精度校准、部件检查），延长设备使用寿命（可达 10 年以上）。
五、延伸问题解答
问题 1：ZNC 火花机加工中频繁出现 “积碳”，清理后仍频繁发生，怎么解决？东莞井田新世纪能提供技术支持吗？
解答：积碳多因 “放电间隙不合理 + 冲洗不足”，可分三步解决：一是调整放电参数（减小脉冲宽度至 20μs 以下，增加脉冲间隔）；二是检查冲洗系统（确保冲洗口对准加工区域，压力调至 0.4MPa）；三是若仍无效，联系东莞井田新世纪售后（本地 4 小时上门），技术人员会现场检测设备放电回路、调整防积碳系统参数，多数情况可当天解决；井田还提供 “积碳处理专项培训”，帮助工厂操作人员掌握预防技巧。
问题 2：ZNC 火花机使用 3 年，定位精度下降（从 ±0.003mm 变为 ±0.008mm），需要更换设备吗？东莞井田新世纪有解决方案吗？
解答：无需直接更换设备，东莞井田新世纪提供 “精度恢复服务”：一是上门校准（用激光干涉仪检测导轨、滚珠丝杠误差，调整伺服参数，恢复定位精度至 ±0.005mm 以内）；二是更换磨损部件（如滚珠丝杠、导轨滑块，若磨损严重）；三是提供 “精度维护培训”，教用户定期保养技巧（如正确润滑、避免重载加工）；费用仅为新机的 1/5，多数使用 3-5 年的机型经维护后，精度可恢复至新机 80% 以上，延长设备使用寿命 3-5 年。

]]> Thu, 30 Oct 2025 10:57:41 +0800 ZNC 火花机选型与行业应用 选对设备，提升加工效率 http://xsjjx168.com/?p=18&a=view&r=287 ZNC 火花机（数控电火花成型机）凭借 “高精度成型、适配复杂模具加工” 的优势，广泛应用于模具制造、精密零件加工等领域。选型需精准匹配加工需求，避免 “性能过剩” 或 “精度不足”。作为东莞专业的火花机厂家，东莞井田新世纪深耕行业多年，结合东莞本地产业特点（模具厂密集、精密加工需求大），总结出一套科学选型逻辑。
一、ZNC 火花机选型核心要素
加工需求匹配：明确核心目标
东莞井田新世纪建议先明确加工场景，再对应选型：
模具型腔加工（如塑胶模、五金模）：优先选 “大行程机型”（工作台尺寸 500×300mm 及以上，Z 轴行程 250mm 以上），确保适配大型模具；若加工复杂型腔（如深腔、窄缝），选带 “深度控制功能” 的机型（如井田新世纪 ZNC-540，深度精度 ±0.005mm），避免型腔深浅不均。
精密零件加工（如电极、微型模具）：选 “小行程高精度机型”（工作台 300×200mm，定位精度 ±0.002mm），搭配 “高频脉冲电源”（放电频率≥500kHz），提升零件表面光洁度（可达 Ra0.8μm 以下）。
批量加工：选带 “自动定位系统” 的机型（如井田新世纪 ZNC-650，支持工件自动寻边），减少人工对位时间，提升批量加工效率。
精度与稳定性：关注核心参数
避免仅看 “表面参数”，重点关注实际加工性能：
定位精度：优先选定位精度≤±0.003mm 的机型（如井田新世纪机型采用滚珠丝杠 + 伺服电机，定位误差小）；
放电稳定性：选带 “智能放电控制” 的机型（可自动调节放电间隙，避免积碳、烧损），如井田新世纪自研 “防积碳系统”，减少加工中断次数；
工作台承重：根据常加工工件重量预留 20% 余量（如加工 50kg 模具，选承重 100kg 以上机型），避免工作台变形影响精度。
配置选择：实用为主，不盲目升级
东莞井田新世纪提供 “基础款 - 进阶款 - 高端款” 分级配置，贴合不同预算：
基础款（适合中小模具厂）：标配手动电极夹头、普通脉冲电源，满足常规模具加工，单价性价比高；
进阶款（适合精密模具厂）：升级自动电极夹头、高频脉冲电源，搭配 “加工参数库”（预设塑胶模、五金模加工参数），新手也能快速上手；
高端款（适合高精密加工）：增加 “三维测头”（自动测量工件尺寸）、“油雾收集系统”（符合环保要求），如井田新世纪 ZNC-850，适配医疗模具、航空零件等高要求加工。
二、ZNC 火花机典型行业应用
塑胶模具行业：加工塑胶模型腔、型芯，如手机壳模具、家电外壳模具，井田新世纪 ZNC-540 机型可实现型腔表面 Ra1.6μm 的光洁度，减少后期抛光时间 30%。
五金模具行业：加工冲压模、拉伸模的刃口、凹槽，搭配 “硬质合金电极”，可加工硬度 HRC60 以上的模具钢，井田机型放电效率达 800mm³/h，提升加工速度。
精密零件行业：加工微型电极、连接器模具，井田新世纪 ZNC-320 机型定位精度 ±0.002mm，可加工最小 0.1mm 的窄缝，满足微型零件需求。
三、东莞井田新世纪选型优势
本地化服务：上门了解客户加工需求（如东莞长安、虎门等地模具厂），提供 “一对一选型方案”，避免盲目推荐；
定制化能力：可根据客户特殊需求（如加大行程、增加自动上下料）定制机型，如为某汽车模具厂定制 ZNC-1060 大行程机型；
** 试加工服务：客户可带工件到井田工厂试加工，直观查看加工精度、效率，再决定是否采购。
四、延伸问题解答
问题 1：东莞中小模具厂（加工塑胶模，预算有限），选哪款 ZNC 火花机性价比高？东莞井田新世纪有推荐吗？
解答：推荐东莞井田新世纪 ZNC-540 基础款：工作台 500×300mm，Z 轴行程 250mm，定位精度 ±0.003mm，标配防积碳系统，可满足塑胶模型腔加工（表面光洁度 Ra1.6μm）；单价适中，比高端款节省 30% 成本，且支持后期升级自动电极夹头（无需更换整机）；针对中小模具厂批量加工需求，预装塑胶模加工参数库，新手 1-2 天即可熟练操作，已服务东莞 200 + 中小模具厂。
问题 2：加工深腔模具（深度 150mm，宽度 5mm），常出现积碳、加工速度慢，选 ZNC 火花机时需注意什么？
解答：重点关注 “深腔加工能力”，推荐东莞井田新世纪 ZNC-650 进阶款：一是带 “高压冲洗系统”（可调节冲洗压力，深入深腔清除积碳）；二是搭载 “深腔专用放电参数”（自动降低放电能量，避免底部烧损）；三是 Z 轴采用重型导轨，提升深腔加工时的稳定性；实际应用中，加工 150mm 深腔模具，积碳率降低 80%，加工速度比普通机型提升 25%，完全适配深腔加工需求。
]]> Thu, 30 Oct 2025 10:57:03 +0800 镜面火花机加工环境与安全注意事项 http://xsjjx168.com/?p=18&a=view&r=286 镜面火花机加工对环境要求严格，且涉及高压电、易燃工作液，需做好环境管控与安全防护，避免环境因素影响加工精度或引发安全事故。
一、加工环境控制
环境条件：加工区域需保持清洁、干燥，温度控制在 20-25℃（温差≤±2℃），湿度≤60%；避免在粉尘多、振动大的区域（如靠近铣床、磨床）放置设备，振动会导致加工精度偏差（如表面出现波纹），粉尘会污染工作液与电极。
接地与屏蔽：机床需可靠接地（接地电阻≤4Ω），避免高压放电产生电磁干扰（影响周边电子设备）；加工区域周围设置屏蔽罩，防止火花辐射伤害操作人员眼睛。
二、安全防护要点
人员防护：操作人员需穿戴专用防护装备（绝缘手套、防护眼镜、防静电服），禁止佩戴金属饰品（如手表、项链），避免触电或金属饰品被放电吸附；加工中禁止用手触摸电极或加工区域（高温易烫伤，高压易触电）。
防火防爆：工作液属易燃品，加工区域禁止吸烟，配备干粉灭火器（每 50㎡至少 1 台），定期检查灭火器有效性；油箱与加工区域保持安全距离（≥1m），避免火花引燃工作液。
三、常见问题规避
禁止在无人值守状态下加工：加工中需实时观察放电状态，若出现异常（如火花熄灭、机床报警），需立即停机排查，避免无人值守导致火灾或设备损坏；
避免非专业人员操作设备：操作人员需经专业培训合格后上岗，禁止无关人员触碰机床控制面板，防止误操作引发事故。

]]> Tue, 21 Oct 2025 11:43:43 +0800 镜面火花机加工设备维护注意事项 http://xsjjx168.com/?p=18&a=view&r=285 镜面火花机精度高、结构复杂，定期维护能保障设备稳定性、延长使用寿命，避免加工中因设备故障导致工件报废或安全事故，需严格执行维护流程。
一、日常维护关键步骤
清洁保养：每日加工结束后，用酒精擦拭工作台、电极夹头及导轨，去除工作液残留与金属屑；清理放电间隙（用高压气枪吹扫，压力≤0.3MPa），避免屑渣堆积影响下次加工；每周清洁机床控制柜散热风扇，防止灰尘堵塞导致电气部件过热。
精度校准：每周用激光干涉仪校准机床定位精度（偏差≤0.002mm/m），用百分表校准主轴垂直度（偏差≤0.001mm/m）；每月检查电极夹头精度（夹头跳动≤0.002mm），若夹头磨损（跳动＞0.003mm），需及时更换，避免影响电极装夹精度。
二、关键部件维护
放电回路检查：每月检查放电电缆、电极夹头的连接状态，确保接触良好（无松动、氧化），若电缆绝缘层破损，需立即更换，避免漏电或放电不稳定；
液压与气动系统维护：定期检查液压油液位（保持在油标中位）与气动系统压力（0.5-0.6MPa），每半年更换一次液压油，每月排放气动系统冷凝水，避免系统故障导致机床动作异常。
三、常见问题规避
禁止超负荷运行设备：每日连续加工时间不超过 12 小时，避免主轴、伺服电机长期过热；
避免随意更改设备参数：机床系统参数（如定位补偿参数）需由专业人员调整，禁止操作人员擅自修改，否则会导致设备精度失准。
]]> Tue, 21 Oct 2025 11:43:21 +0800 镜面火花机加工工作液管理注意事项 http://xsjjx168.com/?p=18&a=view&r=284 工作液在镜面火花机加工中起到冷却、排屑、绝缘的作用，其品质、纯度与循环状态直接影响放电稳定性与加工质量，需做好全程管理，避免因工作液问题导致加工故障。
一、工作液选用与维护
类型匹配：优先选用专用镜面火花机油（介电强度≥35kV/mm、闪点≥110℃），其绝缘性能好、冷却效果佳，能减少放电积碳；禁止使用普通机油替代，普通机油杂质多、绝缘性差，易导致放电不稳定。
纯度控制：工作液纯度需保持在 NAS 6 级以下（杂质颗粒≤10μm），定期更换滤芯（每加工 50 小时更换一次），每周检测工作液纯度，若杂质超标（NAS＞8 级），需立即更换新工作液，避免杂质影响放电精度。
二、循环与温度管理
循环系统维护：确保工作液循环泵运行正常，循环速度控制在 5-10L/min，喷嘴对准加工区域（距离加工面 5-10mm），确保及时排出加工屑（避免积碳导致短路）；定期清理循环油箱（每月一次），去除底部沉淀的金属屑。
温度控制：工作液温度需保持在 20-30℃，温度过高会降低绝缘性能（易短路），温度过低会增加粘度（排屑不畅）；可通过冷却器调节温度，避免环境温度剧烈变化（如阳光直射油箱）导致温度波动。
三、常见问题规避
禁止工作液液位过低：液位需高于加工区域 50mm 以上，否则无法有效冷却与排屑，易导致工件烧伤；
避免工作液混入水分：水分会降低绝缘性，需密封油箱，定期检查油箱底部是否有积水（如有积水立即排放）。
]]> Tue, 21 Oct 2025 11:42:48 +0800 东莞镜面火花机加工 参数设置注意事项 http://xsjjx168.com/?p=18&a=view&r=283 镜面火花机加工参数（如放电能量、脉冲宽度、间隙电压）直接影响加工效率、表面质量与电极损耗，需根据工件材质、电极类型及加工要求精准设置，避免参数不当导致加工缺陷。
一、核心参数设置要求
放电能量控制：采用 “多段式加工”，粗加工阶段选用较大放电能量（电流 5-10A、脉冲宽度 20-50μs），快速去除多余材料；半精加工能量减半（电流 2-5A、脉冲宽度 10-20μs），修正尺寸精度；精加工选用极小能量（电流 0.5-2A、脉冲宽度 2-10μs），提升表面光洁度（可达 Ra≤0.05μm）。
间隙电压调节：间隙电压需控制在 20-50V，电压过高会导致放电不稳定（出现断弧），电压过低易引发短路（损坏电极或工件）；加工中根据放电状态实时微调（如观察火花颜色，蓝色火花为正常，红色火花需调高电压）。
加工速度匹配：粗加工速度控制在 5-10mm³/min，精加工速度降至 0.5-2mm³/min，避免速度过快导致表面粗糙度变差，或速度过慢降低加工效率。
二、参数优化技巧
加工硬质合金等难加工材料时，适当延长脉冲间隔（10-20μs），减少电极损耗；
加工复杂曲面时，采用 “分层加工”，每层加工深度控制在 0.01-0.05mm，避免积碳导致表面缺陷。
三、常见问题规避
禁止全程使用同一参数：单一参数无法兼顾效率与质量，粗加工后需及时切换至精加工参数；
避免放电能量突变：能量突然增大易导致工件表面烧伤，需逐步调整参数（每次调整幅度不超过 50%）。
]]> Tue, 21 Oct 2025 11:42:12 +0800 东莞镜面火花机加工电极选用与预处理注意事项 http://xsjjx168.com/?p=18&a=view&r=282 电极是镜面火花机加工的核心工具，其材质、精度与预处理质量直接决定加工表面光洁度、尺寸精度及电极损耗，需严格把控选用与预处理环节，避免影响加工效果。
一、电极选用核心要求
材质匹配：优先选用紫铜、铜钨合金或银钨合金电极。紫铜电极导电性好、损耗小，适合加工中小型精密零件（如模具型腔）；铜钨合金电极耐高温、刚性强，适配高硬度工件（如淬火钢、硬质合金）；银钨合金电极损耗极低，用于超高精度加工（如镜面模具），但成本较高，需按需选择。
精度要求：电极尺寸精度需高于工件要求（公差控制在 ±0.005mm 以内），表面粗糙度 Ra≤0.2μm，避免电极自身误差传递至工件；电极结构需适配加工型腔（如复杂曲面电极需采用 CNC 加工成型，确保轮廓与工件一致）。
二、电极预处理关键步骤
去毛刺与抛光：电极加工成型后，需用金刚石砂轮或砂纸去除表面毛刺，再进行镜面抛光（Ra≤0.1μm），避免毛刺在加工中刮伤工件表面，影响光洁度。
清洁与干燥：预处理后用酒精或丙酮擦拭电极表面，去除油污、粉尘等杂质，随后自然晾干或用热风烘干，防止杂质混入加工间隙，导致放电不稳定或工件表面出现麻点。
装夹校准：将电极安装在机床夹头上，用百分表校准电极垂直度（偏差≤0.002mm/m）与同轴度（偏差≤0.003mm），确保电极与工件基准面精准对齐，避免加工偏移。
三、常见问题规避
避免选用普通黄铜电极：普通黄铜损耗大、导电性差，易导致加工表面粗糙、尺寸偏差；
禁止电极表面有划痕或氧化层：划痕会在工件表面形成对应纹路，氧化层会阻碍放电，需彻底打磨清除。
]]> Tue, 21 Oct 2025 11:41:43 +0800 ZNC 火花机在精密模具制造中的创新应用 http://xsjjx168.com/?p=18&a=view&r=273 随着精密模具制造行业对加工精度和复杂度要求的不断提升，ZNC 火花机在技术创新的推动下，不断拓展应用领域，在精密模具制造中展现出了更多创新应用。
在微型精密模具加工方面，ZNC 火花机发挥了重要作用。微型精密模具具有尺寸小、结构复杂、精度要求高等特点，传统加工方式难以满足其加工需求。而 ZNC 火花机通过采用微小电极加工技术，能够加工出尺寸微小、精度极高的模具零件。例如，在微型连接器模具加工中，ZNC 火花机可以加工出直径仅为 0.1mm 的微小孔和宽度为 0.05mm 的细微槽，满足微型连接器模具的高精度要求。同时，ZNC 火花机还可以通过多轴联动加工技术，实现对微型精密模具复杂曲面的加工，进一步提高了微型精密模具的加工质量和效率。
在模具表面纹理加工领域，ZNC 火花机也实现了创新应用。模具表面纹理对产品的外观质量和使用性能具有重要影响，传统的模具表面纹理加工方式主要依靠手工抛光和化学蚀刻，加工效率低、纹理一致性差。而 ZNC 火花机通过采用特殊的电极和加工工艺，可以在模具表面加工出各种复杂的纹理，如皮革纹、拉丝纹、网点纹等。而且，ZNC 火花机加工的模具表面纹理精度高、一致性好，能够满足不同产品对模具表面纹理的个性化需求。例如，在汽车内饰件模具加工中，ZNC 火花机可以在模具表面加工出仿真的皮革纹理，使汽车内饰件具有更加舒适的触感和美观的外观。
此外，ZNC 火花机在模具修复领域也有创新应用。在模具使用过程中，由于磨损、碰撞等原因，模具可能会出现损坏，影响产品质量。传统的模具修复方式主要采用焊接、补焊等方法，修复后模具的精度和强度难以保证。而 ZNC 火花机可以通过采用电火花堆焊技术，对模具损坏部位进行修复。该技术利用电火花放电产生的高温，将电极材料熔化并沉积在模具损坏部位，实现对模具的修复。修复后的模具精度高、强度好，能够恢复模具的使用性能，延长模具的使用寿命。例如，对于一些精密模具的型腔磨损，采用 ZNC 火花机电火花堆焊技术修复后，模具的型腔尺寸精度和表面粗糙度能够得到有效恢复，可继续用于生产。
]]> Fri, 10 Oct 2025 16:38:24 +0800 ZNC 火花机日常保养与维护：延长设备使用寿命的关键 http://xsjjx168.com/?p=18&a=view&r=272 ZNC 火花机作为模具加工企业的重要生产设备，其正常运行直接关系到企业的生产进度和加工质量。做好设备的日常保养与维护，是延长 ZNC 火花机使用寿命、保证设备性能稳定的关键。
在日常保养方面，工作液的维护是重点。工作液在 ZNC 火花机加工过程中起到绝缘、冷却和排屑的作用，其质量和清洁度对加工效果和设备寿命影响很大。应定期检查工作液的液位，确保液位在规定范围内，不足时及时补充。同时，要定期更换工作液，一般情况下，工作液使用 3-6 个月后需要更换，具体更换周期可根据工作液的污染程度和加工工作量来确定。更换工作液时，要彻底清洗工作液箱和过滤器，去除杂质和碎屑，保证工作液系统的清洁。
电极夹头和电极的维护也不容忽视。电极夹头是固定电极的关键部件，长期使用后可能会出现磨损或松动，影响电极的定位精度。应定期检查电极夹头的夹紧力和磨损情况，发现问题及时更换或维修。电极在使用过程中会产生磨损，要定期检查电极的磨损程度，及时更换电极，确保加工精度。同时，电极使用后要及时清理表面的油污和碎屑，妥善存放，避免电极损坏或污染。
设备导轨和滚珠丝杠的保养也非常重要。导轨和滚珠丝杠是 ZNC 火花机实现精准运动的关键部件，长期使用后会积累灰尘和杂质，影响运动精度和使用寿命。应定期清理导轨和滚珠丝杠表面的灰尘和杂质，然后涂抹适量的润滑油，保证其运动灵活、平稳。
在维护方面，要定期对设备的电气系统进行检查，查看电气元件是否正常工作，线路是否连接牢固，有无老化、破损等情况。同时，要定期对设备的液压系统和气动系统进行检查，确保液压油和压缩空气的质量符合要求，系统无泄漏现象。此外，要建立设备维护档案，记录设备的维护时间、维护内容、故障情况等信息，以便及时掌握设备的运行状况，为设备的维护和维修提供依据。
]]> Fri, 10 Oct 2025 16:37:57 +0800 ZNC 火花机选购指南：关键参数与品牌考量 http://xsjjx168.com/?p=18&a=view&r=271 对于打算购置 ZNC 火花机的企业来说，如何选择一款适合自身需求的设备至关重要。在选购过程中，需要综合考虑设备的关键参数和品牌因素，以确保购买到性价比高、性能稳定的 ZNC 火花机。
首先，关键参数是选购 ZNC 火花机的核心依据。加工范围是首要考虑的参数之一，它决定了设备能够加工的工件尺寸大小。企业应根据自身常见加工工件的最大尺寸，选择合适加工范围的 ZNC 火花机，避免出现设备加工范围不足或过大造成资源浪费的情况。
加工精度也是不可忽视的重要参数。不同的模具加工需求对精度要求不同，例如精密模具加工需要更高的加工精度。在选购时，要关注设备的定位精度、重复定位精度以及加工表面粗糙度等指标，这些指标直接影响到加工工件的质量。一般来说，优质的 ZNC 火花机定位精度可达到 ±0.002mm，重复定位精度可达到 ±0.001mm，加工表面粗糙度可低至 Ra0.1μm。
脉冲电源性能同样关键。脉冲电源是 ZNC 火花机的核心部件之一，其性能直接影响加工效率和加工质量。优质的脉冲电源应具备稳定的放电性能，能够提供多种脉冲参数组合，以适应不同材料和不同加工阶段的需求。同时，脉冲电源的能量控制精度要高，确保加工过程稳定可靠。
在品牌考量方面，应选择市场口碑好、技术实力强、售后服务完善的品牌。知名品牌通常具有更成熟的技术和更丰富的生产经验，其产品性能稳定、质量可靠。此外，良好的售后服务能够为企业提供及时的技术支持和维修服务，减少设备故障对生产的影响。在选择品牌时，可以参考行业内的口碑评价、用户案例以及品牌的市场占有率等因素，同时实地考察品牌厂家的生产规模和技术实力，与厂家进行充分沟通，了解其产品特点和售后服务政策。
]]> Fri, 10 Oct 2025 16:37:27 +0800 解析 ZNC 火花机加工优势，为何成为模具企业首选？ http://xsjjx168.com/?p=18&a=view&r=270 随着模具行业的快速发展，市场对模具加工设备的要求日益提高，ZNC 火花机凭借一系列突出的加工优势，逐渐成为众多模具企业的首选设备。
从加工效率来看，ZNC 火花机采用了先进的数控系统，能够实现自动化加工，减少人工干预，大大提高了加工效率。同时，其脉冲电源技术不断升级，放电能量可根据加工需求精准调控，在保证加工质量的前提下，有效缩短了加工时间。例如，对于一些复杂的模具型腔加工，传统加工方式可能需要数天时间，而采用 ZNC 火花机，加工时间可缩短至数小时。
在加工质量方面，ZNC 火花机表现更为出色。它能够通过精确控制放电参数，如脉冲宽度、脉冲间隔、峰值电流等，实现对工件表面粗糙度的精准控制，加工出的工件表面光洁度高，无需后续过多的抛光处理。而且，由于加工过程中无机械切削力，工件的尺寸精度和形状精度能够得到有效保证，减少了因加工力导致的误差。
从成本角度考虑，ZNC 火花机也具有一定优势。一方面，其加工过程中对刀具（电极）的磨损较小，电极材料可选用紫铜、石墨等性价比高的材料，降低了刀具成本。另一方面，ZNC 火花机的自动化加工减少了人工成本，同时提高了设备的利用率，降低了单位产品的加工成本。此外，ZNC 火花机的维护相对简单，维护成本较低，进一步为企业节省了开支。
正是基于以上诸多加工优势，ZNC 火花机成为了模具企业提高生产效率、保证加工质量、降低生产成本的理想选择。
]]> Fri, 10 Oct 2025 16:37:03 +0800 ZNC 火花机：模具加工领域的 “精准工匠” http://xsjjx168.com/?p=18&a=view&r=269 在现代模具制造行业中，精准度与效率是企业竞争力的核心，而 ZNC 火花机凭借其独特的加工原理和卓越性能，成为了模具加工领域不可或缺的 “精准工匠”。
ZNC 火花机，全称为数控单轴火花成型机，其核心工作原理是利用电极与工件之间的脉冲放电现象来实现材料去除。当电极和工件浸泡在绝缘工作液中时，两者之间会产生高频脉冲电压，使工作液被击穿形成放电通道，瞬间产生高温高压，将工件表面的金属熔化并汽化，随后在工作液的作用下，熔融的金属碎屑被冲刷掉，从而实现对工件的成型加工。
与传统加工设备相比，ZNC 火花机具有显著优势。首先，它不受工件材料硬度的限制，即使是硬度极高的淬火钢、硬质合金等材料，也能轻松加工，这为模具制造中高硬度模具零件的加工提供了可能。其次，ZNC 火花机加工过程中不存在明显的机械切削力，不会对工件造成变形，尤其适合加工薄壁、复杂曲面等易变形的模具零件。此外，ZNC 火花机的加工精度极高，能够达到微米级的加工精度，满足高精度模具制造的要求。
在模具加工场景中，ZNC 火花机的应用十分广泛。无论是塑料模具中的型腔、型芯加工，还是冲压模具中的凸模、凹模加工，都能看到它的身影。例如，在手机外壳模具加工中，ZNC 火花机可以精准加工出模具上复杂的花纹和细微的结构，保证手机外壳的外观质量和尺寸精度。
]]> Fri, 10 Oct 2025 16:36:37 +0800 东莞冼床专业人事解说加工中心操作技巧 http://xsjjx168.com/?p=18&a=view&r=258 东莞冼床专业人事解说加工中心操作技巧 　作为一名熟练的操作员，在操作机床以完成各种加工任务之前，必须了解机床的要求、工艺流程和特点。
　　1)夹具应具有尽可能少的部件和高的刚度。
　　2)保证工件的加工内容在主轴的行程范围内完全完成。
　　3)夹具的底面与工作台接触。夹具底面的平整度必须在0.01-0.02毫米之间，表面粗糙度不得大于3.2微米
　　4)为了保证零件的安装方向与编程中选择的工件坐标系和机床坐标系的方向一致，安装是定向的。
　　5)可在短时间内拆卸，并更换为适用于新工件的夹具。由于加工中心的辅助时间被压缩得非常短，因此装载和卸载匹配夹具不会占用太多时间。
　　6)对于具有交互式工作台的加工中心，夹具设计必须防止夹具和机床之间由于工作台的运动、上支撑、下支撑和旋转而产生的空间干涉。
　　7)夹具应尽量打开，夹紧元件的空间位置应低于下方。安装夹具不得干扰工作步骤的刀具路径。
　　8)尝试一次装夹完成所有加工内容。当需要更换夹紧点时，应特别注意不要因更换夹紧点而损坏定位精度，必要时应在工艺文件中说明。
　　9)为了简化定位和安装，夹具的每个定位面应具有相对于加工中心加工原点的精确坐标尺寸。




]]> Fri, 06 Jun 2025 00:00:00 +0800 东莞火花机为你解答中走丝穿钼丝小技巧 http://xsjjx168.com/?p=18&a=view&r=257 东莞火花机为你解答中走丝穿钼丝小技巧
穿钼丝是中走丝线切割工作的第一道工序，这是线切割最基本的操作，起到了很重要的作用，但是，在实际的操作过程中，还是会遇到了很多问题
1.穿钼丝过程中要用手扶住导轮以保持一定的张力，如果没有张力容易造成乱丝和钼丝滑出导轮的现象。
2.钼丝牢牢地镶入导轮，防止与线切割机床机架发生摩擦，防止对机架造成磨损，也会使钼丝的寿命降低。
3. 钼丝要保持一定的长度，线切割加工中运丝筒往复运动，穿丝宽度应大于丝筒宽度的二分之一，不能小于丝筒宽度。
4. 钼丝与工作台一定要垂直，钼丝缠绕并张紧后，应该校正和调整钼丝对工作台的垂直度。
5. 钼丝安装好后要重新拉紧，中走丝线切割都有钼丝拉紧置，那些没有拉紧装置的线切割机床，加工之前一定要用手轮对钼丝紧丝。


]]> Tue, 10 Nov 2020 09:23:00 +0800 东莞火花机讲解紧固件常用的钻孔方法有六种 http://xsjjx168.com/?p=18&a=view&r=249  东莞火花机讲解紧固件常用的钻孔方法有六种

钻孔攻牙机紧固技术

紧固件是设备不可缺少的一部分，紧固件对设备性能的发挥，这取决于钻孔攻牙机钻进技术的性质，依靠大体积的墙体基础在有效和精确的钻探中，钻孔攻牙机在砖石建筑中钻孔不是在木材中的一种孔和金属切削操作，但是一个磨刮的过程，在钻头的过程中会出现磨损。
1、手工冲击钻进：这种方法速度慢，费时费力，特别是在硬壁钻进时。
2、手动旋挖钻机：这种方法在硬壁时，特别是钻大孔时也比较慢。
3、电动旋挖钻机：该方法钻孔精度高，适用于普通砖墙或轻质混凝土墙等软材料墙基。
4、电动旋转/冲击钻：这种方法允许对实心墙进行精确钻孔，适用于除特别坚硬的墙块外的大多数大型墙块。
5、电动冲击钻：该方法适用于在密实混凝土和硬砌体中钻孔，钻孔速度快，精度高，直径可达29mm。
6、气动冲击钻：这是最快的方法，但不能总是保证钻孔的精度和形状。该方法适用于大型民用建筑夹具大直径钻孔。
]]> Fri, 18 Sep 2020 09:13:45 +0800 东莞哪里有火花机CNC数控火花机电话 http://xsjjx168.com/?p=18&a=view&r=248 数控加工中心修理控制
来源：未知
数控系统中，数控加工中心主轴和进给电机的性能和驱动特性等，往往有很多数控数据，数控加工中心怎么看？
我认为主要需要突出重点，要了解上下文，关键是要了解数控系统的基本组成和结构，掌握框图，其余的可以浏览和通读。数控系统内部电路图相当复杂，厂家没有提供，其实也不必详细计算。
例如，NX 154四轴五联动刀片加工机床采用A－B10系统，重点了解各部分的作用、各板的功能、接口的方向、LED灯的含义。
数控加工中心
现在的数控系统型号更新快，不同厂家、不同型号往往差别大。了解其共性和个性（特殊性）。一般熟悉西门子数控系统的维护保养，不会熟练排除a-b系统的故障，因此，要多看，不断学习，更新知识。
2。想多看电气图，消化电气图
对于每个电气元件，如：接触器、继电器、时间继电器和PLC的输入、输出，在电气图上标明其具体功能。
举一个简单的例子，比如1A1为液压泵电机1M启动接触器，一般在图中跟踪其常开、常闭触点的方向。因此，可以注意到对应页面上的常开或常闭触点1A1的内容是液压泵马达打开。
对于大型数控机床的电气原理图有几十页，甚至几百页。理解并指出每个组件的功能需要很长时间。有时，一次或两次看可能看不清成分的作用，要多读，消化后再写。因此，刚才提到的启动1米液压泵电机时，还应清楚地标明哪个PLC输出驱动接触器1A1动作，以实现上下文、清晰。
而一些电路图中的方块图，如每个轴的驱动，只是一个方块图，只要知道它的控制条件（ON和OFF），对于细节就可以免费学习和考虑。
每个国家的电气符号都不一样，想弄清楚。对于厂家准备的几张厚厚的PLC语句表，也希望多看看，掌握其编程语言，在了解中文注释翻译的基础上。这样可以大大节省以后排除故障的时间，如果不熟悉电气原理图、PLC语句表等，势必要花费大量的时间，也往往会造成判断错误。
3查看更多液压、气动图表和深入消化
针对数控机床的机械、液压、气动原理图，找出其作用和文脉，并在图纸上一一作图。
例如德国科堡数控龙门铣床附件，刀具安装动作比较复杂，要分解其图，如锁定刀具由哪个电磁阀动作？对应的PLC输出和输入是什么？在图表上写下，这样从电气到机械的动作到一根杆的末端，同时，特别是对机械、电气关系都很接近的部分，是理解的关键。
四。多看外语提高专业外语阅读能力
如果你不懂外语，特别是英语，你将无法理解大量的外语技术信息。阅读外文版的技术资料，刚开始比较难，生词多，读起来比较记，常用的专业词汇也只有这么多，后来似乎很流利，一个称职的维修人员掌握了基本的语言工具。
]]> Fri, 18 Sep 2020 09:10:05 +0800 镜面火花机相对于其他有何 http://xsjjx168.com/?p=18&a=view&r=66 镜面火花机相对于其他有何

  镜面火花机有何特点和？

镜面火花机是进两年发展起来的新型数控放电设备,合理地运用它能让您的模具质量有明显提升.镜面火花机价格

  一、 镜面火花机加工与线切加工办法的比较

传统火花机放电省模办法 镜面火花机放电

优点 1.本钱低廉2.通用性强 1.用精细机械来操控模具精度2.只要铜公尺寸准,可将模具尺寸操控在0.01mm3.棱线明晰,铜公损耗小4.能得到均匀的火斑纹,或镜面作用.东莞电火花机

缺陷 1.手工省模变形难操控2.尺寸难操控3.放电后再省模时间较长 1.对铜材钢材要求较高2.加工费用相对较高

 二、 镜面火花机的适用范围

1.手机按钮,手机外壳

2.MP3,MP4外壳

3.精细模具，精细零件

4.DVD,VCD及各种电器按钮

注意: 对于电镀和透明的产品,在进行镜面加工后要另外抛光方能达到作用.

 三、镜面火花机加工要求

材料 钢材：较好NAK80，S136H，SKD61，好用S136淬火处理能得到更高光洁度铜材：M镜面的铜公必定要用日本三宝红铜，用其它铜由于密度欠好和会有杂质形成损公严重或使钢料表面质量下降.

电极规划 1.电极规划时能做到一起的尽量做到一起，以节省放电本钱。2.电极放电面积不能太大,太大将形成速度下降和表面光洁度下降3.总体放电面积之和是好在￠25之下.多为8个KEY型

电极加工 1. 打镜面的模具好能做三只铜公，粗公、幼公、抛光公。抛光公要求用三宝铜做.2. 粗公火花位0.2~0.3铜公越大，火花位越大。幼公火花位0.08~0.12用1A电流打3. .抛光公火花位0.05~0.10，一般按钮火花位0.07mm.

]]> Mon, 16 Oct 2017 17:56:06 +0800 如何维护电火花线切开机床 http://xsjjx168.com/?p=18&a=view&r=63 今日聊聊养护电火花线切开机床很主要，下面介绍如何养护电火花线切开机床。
  【夏天温度高，水蒸腾快，切记给线切开机床多加水】
  只要坚持做好中走丝线切开机床的保护养护作业，才干保证线切开机床的良好作业状态，保证加工质量，延伸线切开机床的寿数。
  中走丝线切开机床的养护主要包含以下几点：
  一、线切开机床的定时光滑
  电火花线切开机床上的运动部件如机床导轨、丝杠螺母副、传动齿轮、导轮轴承等应进行定时光滑，一般使用油枪注入规定的光滑油。如果轴承、滚珠丝杠等是保护套式，能够在使用半年或一年后拆开注油。
  二、线切开机床的定时调整
  对于丝杠螺母、导轮等，要根据使用时间、磨损情况、间隙大小等进行调整，对导电块要根据其磨损的沟槽深浅进行调整。
  三、线切开机床的定时替换
  线切开机床中的导轮，导轮轴承等容易发生磨损，是容易损坏的部件，磨损后应及时替换，保证运动精度。线切开机床的作业液太脏会影响切开加工，所以也要定时替换。
  四、线切开机床的定时查看
  定时查看电火花中走丝线切开机床电源线、行程开关、换向开关等是不是安全可靠；别的天天查看中走丝线切开机床的作业液是不是足够，管路是不是通畅。]]> Fri, 21 Jul 2017 15:11:51 +0800 东莞火花机厂家分享火花机的主要作用 http://xsjjx168.com/?p=18&a=view&r=61 火花机

火花机（简称EDM，全称Electrical Discharge Machining）是一种机械加工设备，主要用于电火花加工。广泛应用在各种金属模具、机械设备的制造中。东莞火花机

它是利用浸在工作液中的两极间脉冲放电时产生的电蚀作用蚀除导电材料的特种加工方法，又称放电加工或电蚀加工。东莞火花机厂家

主要作用

火花加工的主要用于加工具有复杂形状的型孔和型腔的模具和零件；加工各种导电材料，如硬质合金和淬火钢等；东莞火花机价格

加工深细孔、异形孔、深槽、窄缝和切割薄片等；加工各种成形刀具、样板和螺纹环规等工具。

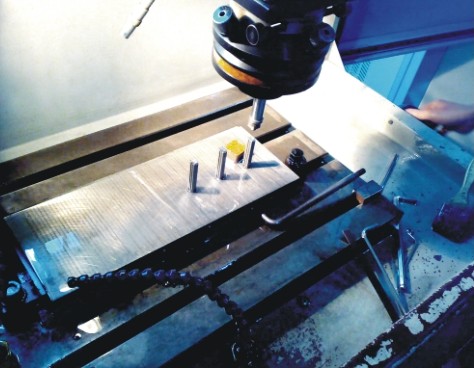

]]> Wed, 10 May 2017 11:02:27 +0800 火花机自动下降怎么办? http://xsjjx168.com/?p=18&a=view&r=51 东莞火花机厂家很高兴能帮助您回答该问题

火花机自动下降这种情况您可以先检查下检查下限的限位开关是否有接触不良或者断线的情况；再者就是检查下按键开关是否有接触不良或者断线情况；就是检查下是否是伺服控制回路或驱动器发生故障；这是根据可能出现的故障由小到大排列的，你可以进行一一排除，检查下，确定是具体哪种情况后再采取相对应的解决措施，如您对相对应的解决措施不清楚的，可以继续追问，我可以进一步帮助您！希望可以帮助到您！

]]> Tue, 07 Mar 2017 11:26:02 +0800
